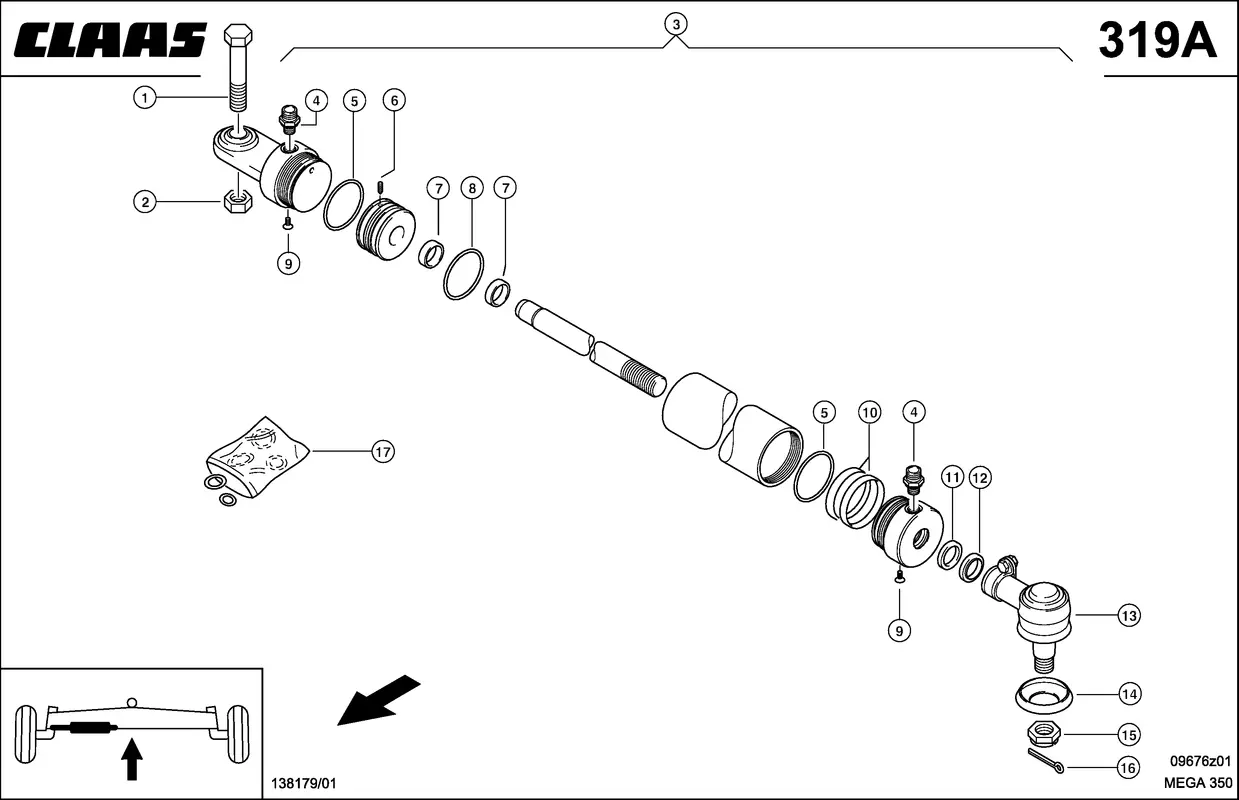

Цилиндр рулевого управления. Цилиндр. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Цилиндр рулевого управления. Цилиндр. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Палец 0006430510 |
| Ссылка на деталь | 0006430510 |
| Номер на схеме | 2 |
| Название детали | Гайка Стопорная 0002150080 |
| Ссылка на деталь | 0002150080 |
| Номер на схеме | 3 |
| Название детали | Гидроцилиндр 0000844471 |
| Ссылка на деталь | 0000844471 |
| Номер на схеме | 4 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002167340 |
| Ссылка на деталь | 0002167340 |
| Номер на схеме | 6 |
| Название детали | Шпилька 0002129750 |
| Ссылка на деталь | 0002129750 |
| Номер на схеме | 7 |
| Название детали | Манжета 0002132160 |
| Ссылка на деталь | 0002132160 |
| Номер на схеме | 8 |
| Название детали | Уплотнение Поршня 0002167330 |
| Ссылка на деталь | 0002167330 |
| Номер на схеме | 9 |
| Название детали | Винт Потайной 0002145770 |
| Ссылка на деталь | 0002145770 |
| Номер на схеме | 10 |
| Название детали | Кольцо Порш.Напр. 0002129220 |
| Ссылка на деталь | 0002129220 |
| Номер на схеме | 11 |
| Название детали | Кольцо П-Образн. 0002390090 |
| Ссылка на деталь | 0002390090 |
| Номер на схеме | 12 |
| Название детали | Пыльник 0002151230 |
| Ссылка на деталь | 0002151230 |
| Номер на схеме | 13 |
| Название детали | Шарнир Шаровой 0000877940 |
| Ссылка на деталь | 0000877940 |
| Номер на схеме | 14 |
| Название детали | Колпачок Уплотн. 0006433110 |
| Ссылка на деталь | 0006433110 |
| Номер на схеме | 15 |
| Название детали | Гайка Корончатая 0007631190 |
| Ссылка на деталь | 0007631190 |
| Номер на схеме | 16 |
| Название детали | Шплинт 0002441310 |
| Ссылка на деталь | 0002441310 |
| Номер на схеме | 17 |
| Название детали | Кпл.Уплотнений 0000457890 |
| Ссылка на деталь | 0000457890 |
