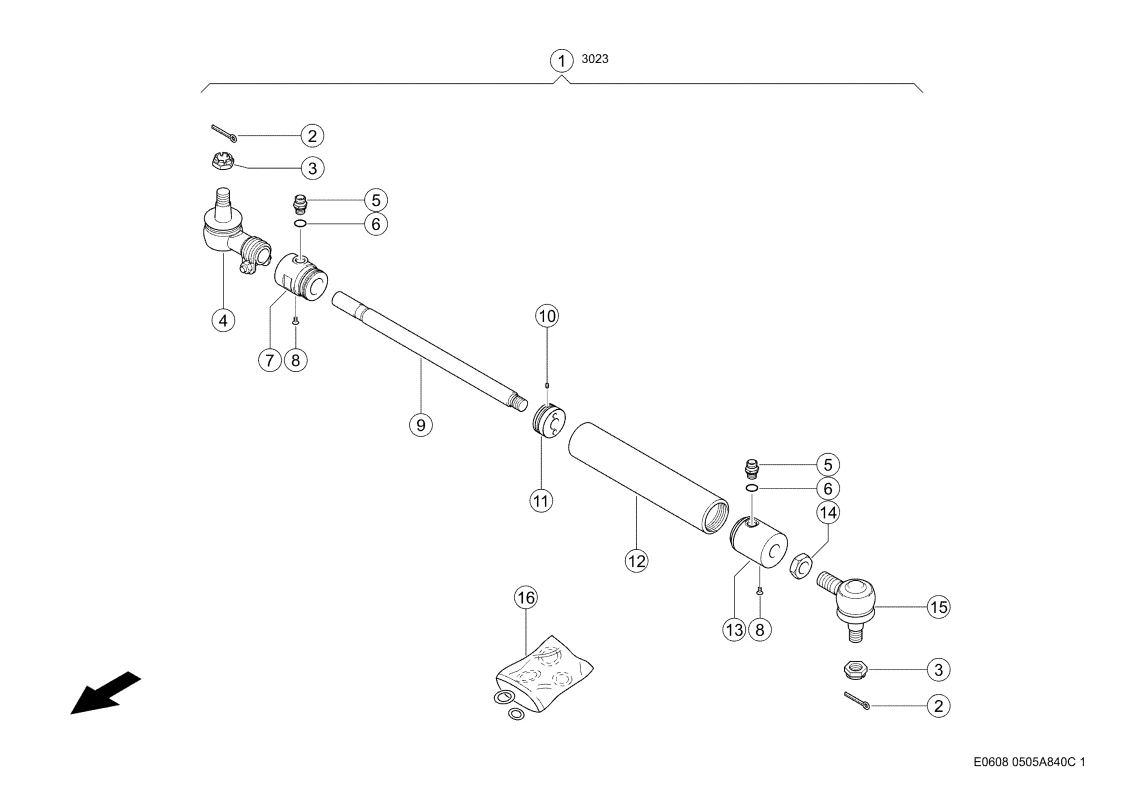

Цилиндр рулевого управления. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 2
Цилиндр рулевого управления. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр 0000847831 |
| Ссылка на деталь | 0000847831 |
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр 0000847831 |
| Ссылка на деталь | 0000847831 |
| Номер на схеме | 2 |
| Название детали | Шплинт 0002350910 |
| Ссылка на деталь | 0002350910 |
| Номер на схеме | 3 |
| Название детали | Гайка Корончатая 0002444570 |
| Ссылка на деталь | 0002444570 |
| Номер на схеме | 4 |
| Название детали | Шарнир Шаровой 0006689980 |
| Ссылка на деталь | 0006689980 |
| Номер на схеме | 5 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 7 |
| Название детали | Головка Цилиндра 0000859180 |
| Ссылка на деталь | 0000859180 |
| Номер на схеме | 8 |
| Название детали | Винт Потайной 0002425071 |
| Ссылка на деталь | 0002425071 |
| Номер на схеме | 9 |
| Название детали | Шток 0000427950 |
| Ссылка на деталь | 0000427950 |
| Номер на схеме | 10 |
| Название детали | Шпилька 0002129750 |
| Ссылка на деталь | 0002129750 |
| Номер на схеме | 11 |
| Название детали | Поршень 0000859190 |
| Ссылка на деталь | 0000859190 |
| Номер на схеме | 12 |
| Название детали | Труба Цилиндра 0000419290 |
| Ссылка на деталь | 0000419290 |
| Номер на схеме | 13 |
| Название детали | Днище Цилиндра 0000859170 |
| Ссылка на деталь | 0000859170 |
| Номер на схеме | 14 |
| Название детали | Гайка 6-Гр. 0002444460 |
| Ссылка на деталь | 0002444460 |
| Номер на схеме | 15 |
| Название детали | Шарнир Шаровой 0006689970 |
| Ссылка на деталь | 0006689970 |
| Номер на схеме | 16 |
| Название детали | Кпл.уплотнений 0000458030 |
| Ссылка на деталь | 0000458030 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Рулевое Управление, Цилиндр рулевого управления |
