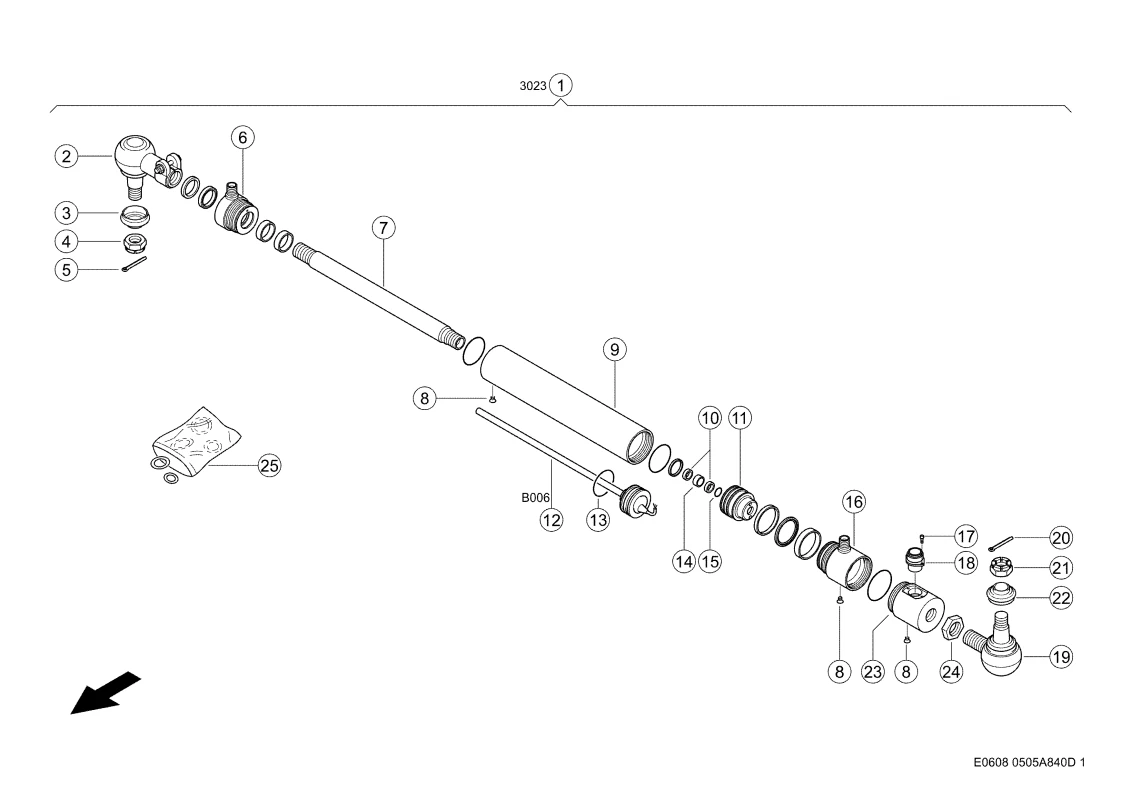

Цилиндр рулевого управления. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 3
Цилиндр рулевого управления. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Цилиндр Рул.упр. 0000405923 |
| Ссылка на деталь | 0000405923 |
| Номер на схеме | 2 |
| Название детали | Шарнир Шаровой 0006689980 |
| Ссылка на деталь | 0006689980 |
| Номер на схеме | 3 |
| Название детали | Сильфон 0000743030 |
| Ссылка на деталь | 0000743030 |
| Номер на схеме | 4 |
| Название детали | Гайка Корончатая 0002444570 |
| Ссылка на деталь | 0002444570 |
| Номер на схеме | 5 |
| Название детали | Шплинт 0002350910 |
| Ссылка на деталь | 0002350910 |
| Номер на схеме | 6 |
| Название детали | Головка Цилиндра 0000859230 |
| Ссылка на деталь | 0000859230 |
| Номер на схеме | 7 |
| Название детали | Шток 0000427960 |
| Ссылка на деталь | 0000427960 |
| Номер на схеме | 8 |
| Название детали | Винт Потайной 0002160620 |
| Ссылка на деталь | 0002160620 |
| Номер на схеме | 9 |
| Название детали | Труба Цилиндра 0000419300 |
| Ссылка на деталь | 0000419300 |
| Номер на схеме | 10 |
| Название детали | Втулка 0000456790 |
| Ссылка на деталь | 0000456790 |
| Номер на схеме | 11 |
| Название детали | Поршень 0000859220 |
| Ссылка на деталь | 0000859220 |
| Номер на схеме | 12 |
| Название детали | Датчик 0000530261 |
| Ссылка на деталь | 0000530261 |
| Номер на схеме | 13 |
| Название детали | Кольцо Уплотнит. 0009432280 |
| Ссылка на деталь | 0009432280 |
| Номер на схеме | 14 |
| Название детали | Магнит 0000530270 |
| Ссылка на деталь | 0000530270 |
| Номер на схеме | 15 |
| Название детали | Кольцо Уплотнит. 0002124300 |
| Ссылка на деталь | 0002124300 |
| Номер на схеме | 16 |
| Название детали | Днище Цилиндра 0000859210 |
| Ссылка на деталь | 0000859210 |
| Номер на схеме | 17 |
| Название детали | Винт С Цил.гол. 0002185220 |
| Ссылка на деталь | 0002185220 |
| Номер на схеме | 18 |
| Название детали | Штепсель Приборный 0002185330 |
| Ссылка на деталь | 0002185330 |
| Номер на схеме | 19 |
| Название детали | Шарнир Шаровой 0006689970 |
| Ссылка на деталь | 0006689970 |
| Номер на схеме | 20 |
| Название детали | Шплинт 0002350910 |
| Ссылка на деталь | 0002350910 |
| Номер на схеме | 21 |
| Название детали | Гайка Корончатая 0002444570 |
| Ссылка на деталь | 0002444570 |
| Номер на схеме | 22 |
| Название детали | Сильфон 0000743030 |
| Ссылка на деталь | 0000743030 |
| Номер на схеме | 23 |
| Название детали | Днище Цилиндра 0000859200 |
| Ссылка на деталь | 0000859200 |
| Номер на схеме | 24 |
| Название детали | Гайка 6-Гр. 0002444460 |
| Ссылка на деталь | 0002444460 |
| Номер на схеме | 25 |
| Название детали | Кпл.уплотнений 0000458040 |
| Ссылка на деталь | 0000458040 |
