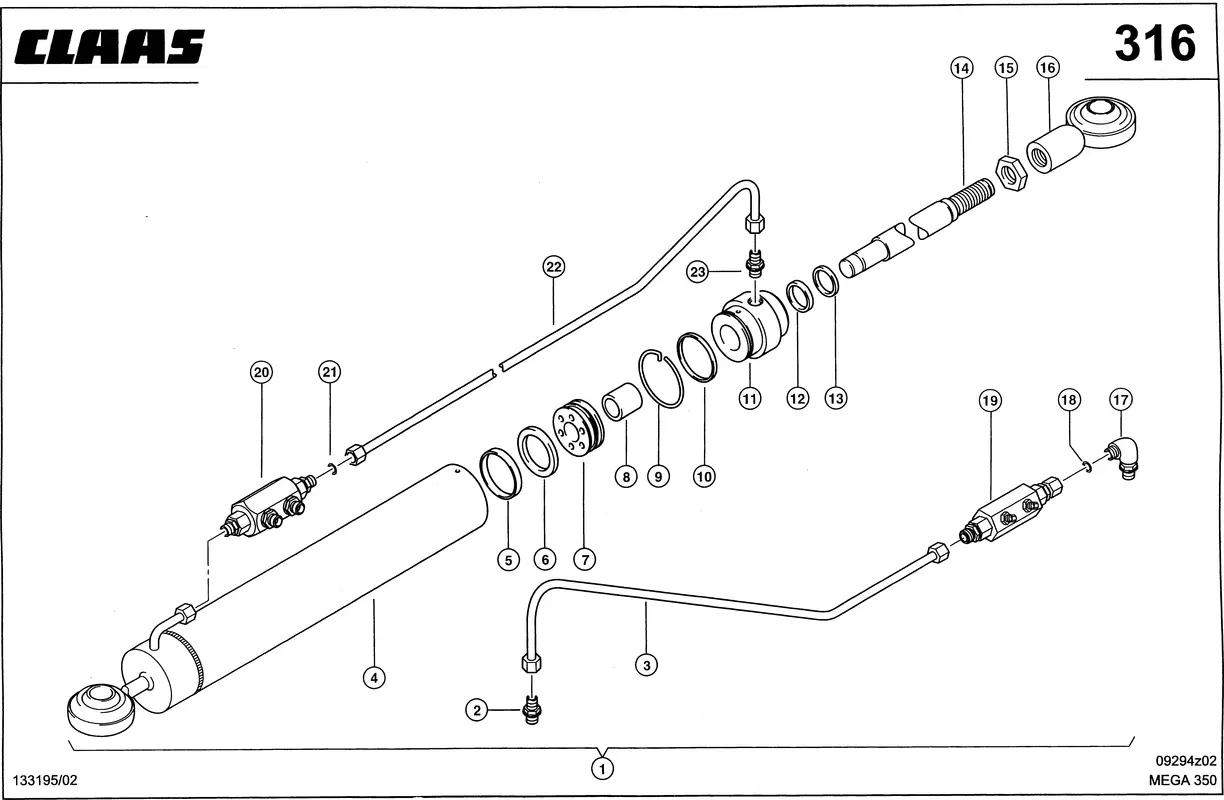

Цилиндр выгрузного шнека. Цилиндр. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999
Цилиндр выгрузного шнека. Цилиндр. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999
Описание
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр В Сборе 0006339263 |
| Ссылка на деталь | 0006339263 |
| Номер на схеме | 1 |
| Название детали | Кпл.Уплотнений 0005449220 |
| Ссылка на деталь | 0005449220 |
| Номер на схеме | 2 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 3 |
| Название детали | Трубопровод Смонт 0005445860 |
| Ссылка на деталь | 0005445860 |
| Номер на схеме | 4 |
| Название детали | Труба Цилиндра 0000419100 |
| Ссылка на деталь | 0000419100 |
| Номер на схеме | 4 |
| Название детали | Труба Цилиндра 0000418830 |
| Ссылка на деталь | 0000418830 |
| Номер на схеме | 4 |
| Название детали | Труба Цилиндра 0000415060 |
| Ссылка на деталь | 0000415060 |
| Номер на схеме | 5 |
| Название детали | Кольцо Направл. 0002133460 |
| Ссылка на деталь | 0002133460 |
| Номер на схеме | 6 |
| Название детали | Уплотнение Поршня 0002132170 |
| Ссылка на деталь | 0002132170 |
| Номер на схеме | 7 |
| Название детали | Поршень 0000435920 |
| Ссылка на деталь | 0000435920 |
| Номер на схеме | 8 |
| Название детали | Втулка Амортизат. 0000457730 |
| Ссылка на деталь | 0000457730 |
| Номер на схеме | 8 |
| Название детали | Втулка Амортизат. 0000894940 |
| Ссылка на деталь | 0000894940 |
| Номер на схеме | 9 |
| Название детали | Проволока Стопорная 0005734671 |
| Ссылка на деталь | 0005734671 |
| Номер на схеме | 10 |
| Название детали | Двойной Уплотнитель 0002180060 |
| Ссылка на деталь | 0002180060 |
| Номер на схеме | 11 |
| Название детали | Головка Цилиндра 0000858860 |
| Ссылка на деталь | 0000858860 |
| Номер на схеме | 11 |
| Название детали | Головка Цилиндра 0000435940 |
| Ссылка на деталь | 0000435940 |
| Номер на схеме | 12 |
| Название детали | Кольцо П-Образн. 0002390250 |
| Ссылка на деталь | 0002390250 |
| Номер на схеме | 13 |
| Название детали | Пыльник 0002390240 |
| Ссылка на деталь | 0002390240 |
| Номер на схеме | 14 |
| Название детали | Шток 0000427810 |
| Ссылка на деталь | 0000427810 |
| Номер на схеме | 14 |
| Название детали | Шток 0000870950 |
| Ссылка на деталь | 0000870950 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002444460 |
| Ссылка на деталь | 0002444460 |
| Номер на схеме | 16 |
| Название детали | Шарнир Шаровой 0000446330 |
| Ссылка на деталь | 0000446330 |
| Номер на схеме | 17 |
| Название детали | Штуцер Угловой 0002162250 |
| Ссылка на деталь | 0002162250 |
| Номер на схеме | 17 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 18 |
| Название детали | Дроссель 0005865720 |
| Ссылка на деталь | 0005865720 |
| Номер на схеме | 19 |
| Название детали | Клапан Запорный 0000882560 |
| Ссылка на деталь | 0000882560 |
| Номер на схеме | 20 |
| Название детали | Клапан Запорный 0000457100 |
| Ссылка на деталь | 0000457100 |
| Номер на схеме | 21 |
| Название детали | Дроссель 0005865720 |
| Ссылка на деталь | 0005865720 |
| Номер на схеме | 22 |
| Название детали | Трубопровод Смонт 0000457740 |
| Ссылка на деталь | 0000457740 |
| Номер на схеме | 22 |
| Название детали | Трубопровод Смонт 0000457050 |
| Ссылка на деталь | 0000457050 |
| Номер на схеме | 23 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 23 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
