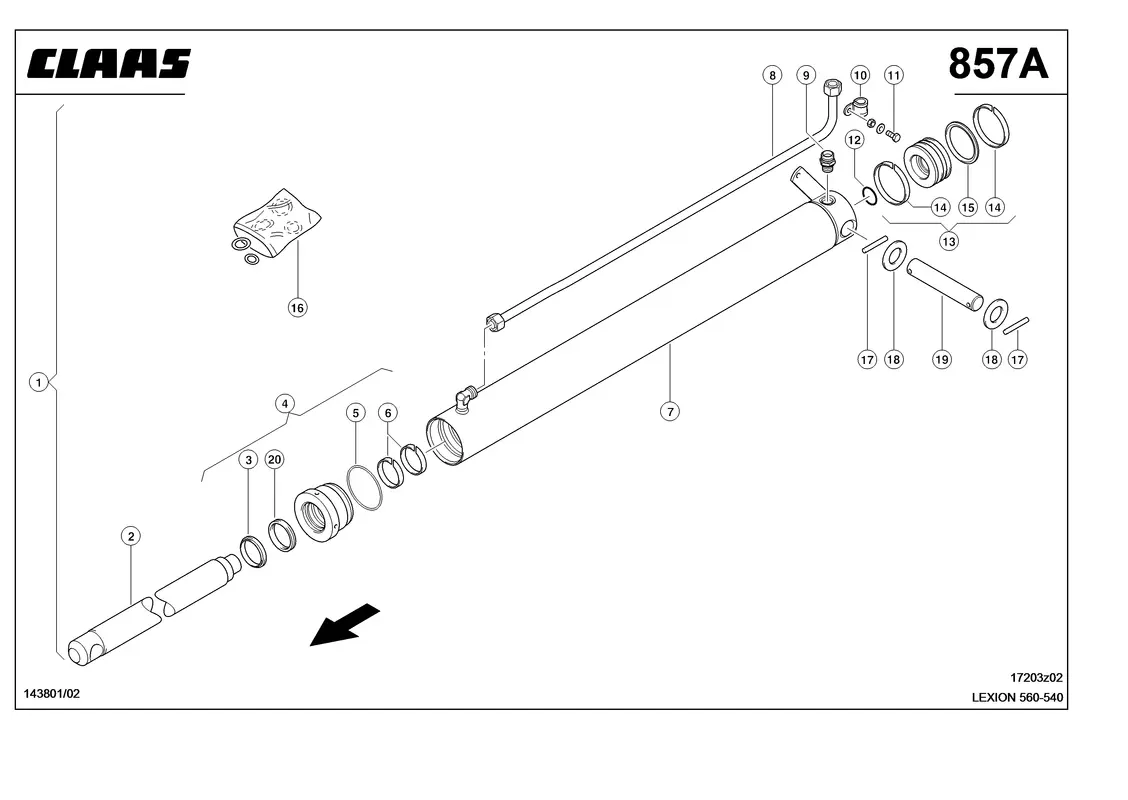

Цилиндр жатки. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Цилиндр жатки. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Цилиндр Смонт. 0000407164 |
| Ссылка на деталь | 0000407164 |
| Номер на схеме | 2 |
| Название детали | Шток 0000427652 |
| Ссылка на деталь | 0000427652 |
| Номер на схеме | 3 |
| Название детали | Пыльник 0002174240 |
| Ссылка на деталь | 0002174240 |
| Номер на схеме | 3 |
| Название детали | Сбрасыватель 2-Ст 0002168740 |
| Ссылка на деталь | 0002168740 |
| Номер на схеме | 4 |
| Название детали | Головка Цилиндра 0000439321 |
| Ссылка на деталь | 0000439321 |
| Номер на схеме | 4 |
| Название детали | Головка Цилиндра 0000858472 |
| Ссылка на деталь | 0000858472 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002152600 |
| Ссылка на деталь | 0002152600 |
| Номер на схеме | 6 |
| Название детали | Манжета 0002168730 |
| Ссылка на деталь | 0002168730 |
| Номер на схеме | 7 |
| Название детали | Труба Цилиндра 0000418901 |
| Ссылка на деталь | 0000418901 |
| Номер на схеме | 8 |
| Название детали | Труба 0000457380 |
| Ссылка на деталь | 0000457380 |
| Номер на схеме | 9 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 10 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002158370 |
| Ссылка на деталь | 0002158370 |
| Номер на схеме | 13 |
| Название детали | Поршень Смонт. 0000858452 |
| Ссылка на деталь | 0000858452 |
| Номер на схеме | 14 |
| Название детали | Манжета 0002184620 |
| Ссылка на деталь | 0002184620 |
| Номер на схеме | 15 |
| Название детали | Уплотнение Поршня 0002168720 |
| Ссылка на деталь | 0002168720 |
| Номер на схеме | 16 |
| Название детали | Кпл.Уплотнений 0000458391 |
| Ссылка на деталь | 0000458391 |
| Номер на схеме | 16 |
| Название детали | Кпл.Уплотнений 0000457790 |
| Ссылка на деталь | 0000457790 |
| Номер на схеме | 17 |
| Название детали | Штифт Распорный 0002356812 |
| Ссылка на деталь | 0002356812 |
| Номер на схеме | 18 |
| Название детали | Диск 0002375902 |
| Ссылка на деталь | 0002375902 |
| Номер на схеме | 19 |
| Название детали | Палец 0005184622 |
| Ссылка на деталь | 0005184622 |
| Номер на схеме | 20 |
| Название детали | Кольцо П-Образн. 0002174230 |
| Ссылка на деталь | 0002174230 |
