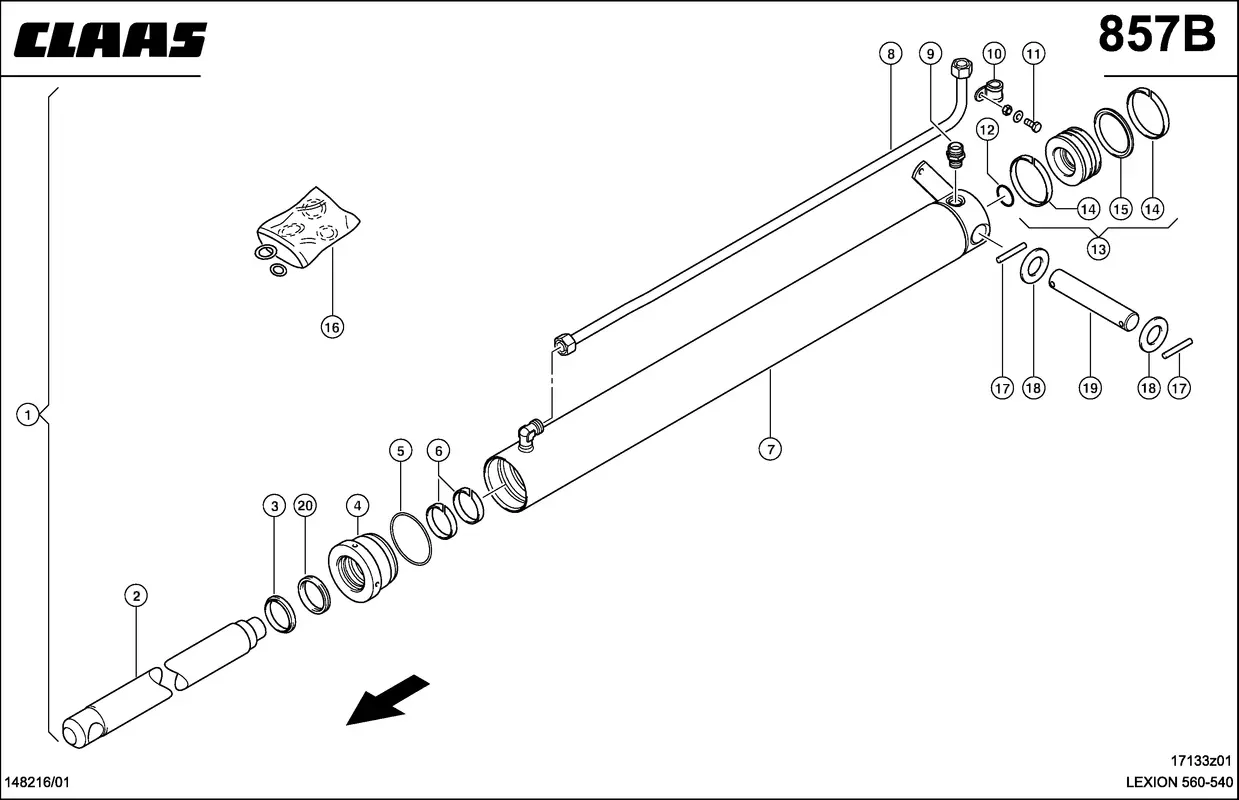

Цилиндр жатки. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 3
Цилиндр жатки. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Головка Цилиндра 0000407174 |
| Ссылка на деталь | 0000407174 |
| Номер на схеме | 2 |
| Название детали | Шток 0000427652 |
| Ссылка на деталь | 0000427652 |
| Номер на схеме | 3 |
| Название детали | Пыльник 0002174240 |
| Ссылка на деталь | 0002174240 |
| Номер на схеме | 3 |
| Название детали | Сбрасыватель 2-Ст 0002168740 |
| Ссылка на деталь | 0002168740 |
| Номер на схеме | 4 |
| Название детали | Головка Цилиндра 0000473661 |
| Ссылка на деталь | 0000473661 |
| Номер на схеме | 4 |
| Название детали | Головка Цилиндра 0000858582 |
| Ссылка на деталь | 0000858582 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002124760 |
| Ссылка на деталь | 0002124760 |
| Номер на схеме | 6 |
| Название детали | Манжета 0002168730 |
| Ссылка на деталь | 0002168730 |
| Номер на схеме | 7 |
| Название детали | Труба Цилиндра 0000418941 |
| Ссылка на деталь | 0000418941 |
| Номер на схеме | 8 |
| Название детали | Труба 0000457380 |
| Ссылка на деталь | 0000457380 |
| Номер на схеме | 9 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 10 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002158370 |
| Ссылка на деталь | 0002158370 |
| Номер на схеме | 13 |
| Название детали | Поршень 0000858560 |
| Ссылка на деталь | 0000858560 |
| Номер на схеме | 14 |
| Название детали | Манжета 0002186480 |
| Ссылка на деталь | 0002186480 |
| Номер на схеме | 15 |
| Название детали | Уплотнение Поршня 0002128930 |
| Ссылка на деталь | 0002128930 |
| Номер на схеме | 16 |
| Название детали | Кпл.Уплотнений 0000458401 |
| Ссылка на деталь | 0000458401 |
| Номер на схеме | 16 |
| Название детали | Кпл.Уплотнений 0000457780 |
| Ссылка на деталь | 0000457780 |
| Номер на схеме | 17 |
| Название детали | Штифт Распорный 0002356812 |
| Ссылка на деталь | 0002356812 |
| Номер на схеме | 18 |
| Название детали | Диск 0002375902 |
| Ссылка на деталь | 0002375902 |
| Номер на схеме | 19 |
| Название детали | Палец 0005184463 |
| Ссылка на деталь | 0005184463 |
| Номер на схеме | 20 |
| Название детали | Кольцо П-Образн. 0002174230 |
| Ссылка на деталь | 0002174230 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Цилиндр, Цилиндр жатки |
