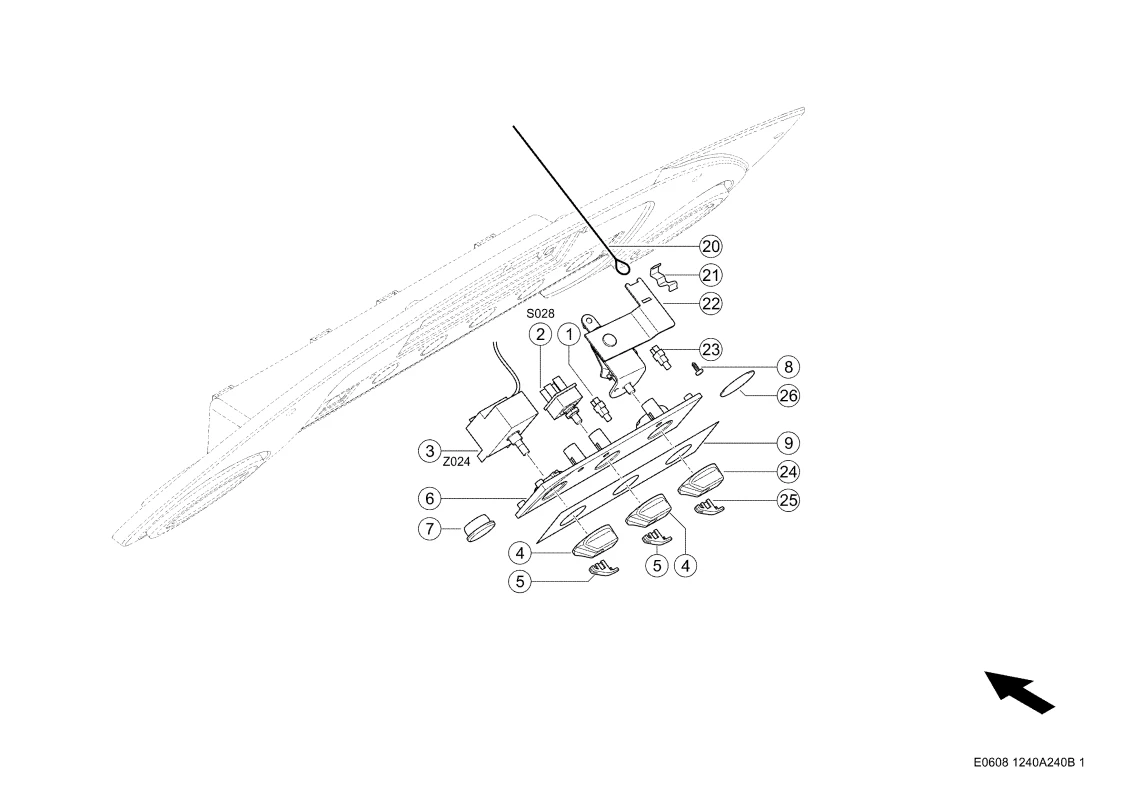

Управление кондиционером. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1

Артикул: 114978938 Категории: Запчасти к комбайнам Claas Tucano, Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Лампа Стеклянная 0000754160
Ссылка на деталь	0000754160

Номер на схеме	2
Название детали	Выкл. Вентилятора 0006227650
Ссылка на деталь	0006227650

Номер на схеме	3
Название детали	Выкл.температ. 0006258840
Ссылка на деталь	0006258840

Номер на схеме	3
Название детали	Лента Уплотн. 0004117041
Ссылка на деталь	0004117041

Номер на схеме	4
Название детали	Ручка Поворотная 0007621870
Ссылка на деталь	0007621870

Номер на схеме	5
Название детали	Вставка 0007621850
Ссылка на деталь	0007621850

Номер на схеме	6
Название детали	Крышка 0005465871
Ссылка на деталь	0005465871

Номер на схеме	7
Название детали	Пробка 0002151041
Ссылка на деталь	0002151041

Номер на схеме	8
Название детали	Винт Для Жести 0002155650
Ссылка на деталь	0002155650

Номер на схеме	9
Название детали	Наклейка 0005161140
Ссылка на деталь	0005161140

Номер на схеме	20
Название детали	Трос Боудена 0005642740
Ссылка на деталь	0005642740

Номер на схеме	21
Название детали	Хомут Рессоры 0006258810
Ссылка на деталь	0006258810

Номер на схеме	22
Название детали	Пульт Отопления 0006256192
Ссылка на деталь	0006256192

Номер на схеме	23
Название детали	Лампа Стеклянная 0000754160
Ссылка на деталь	0000754160

Номер на схеме	24
Название детали	Ручка Поворотная 0007621870
Ссылка на деталь	0007621870

Номер на схеме	25
Название детали	Вставка 0007621850
Ссылка на деталь	0007621850

Номер на схеме	26
Название детали	Крышка 0002160110
Ссылка на деталь	0002160110

Детали

Совместимая модель	Tucano, Tucano-440, Tucano-450
Производитель	Claas
Узел	Кабина, Кондиционер, Управление кондиционером
