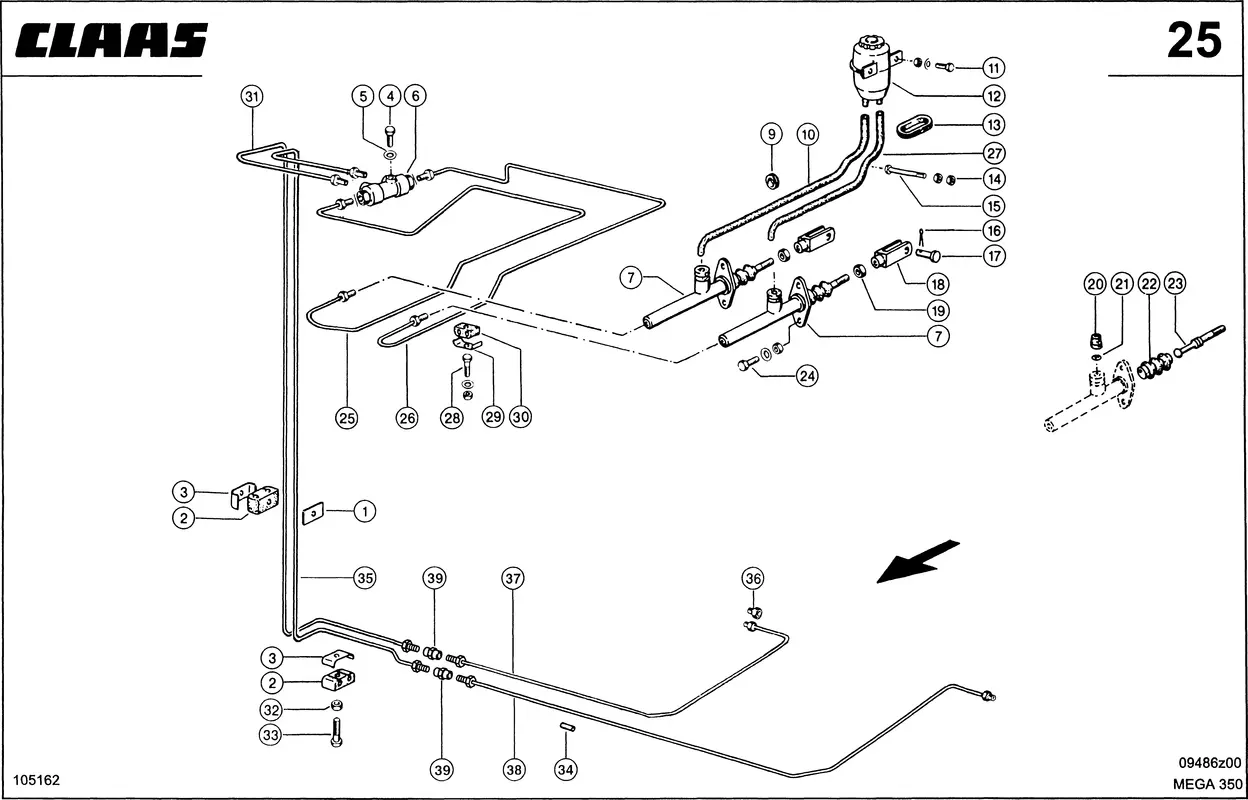

Управление ножным тормозом, тормозные тр. Рабочий тормоз. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Управление ножным тормозом, тормозные тр. Рабочий тормоз. Тормоз. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание
| Номер на схеме | 1 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
| Номер на схеме | 2 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 3 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Клапан Уравнит. 0009057750 |
| Ссылка на деталь | 0009057750 |
| Номер на схеме | 7 |
| Название детали | Главный Цилиндр 0006945730 |
| Ссылка на деталь | 0006945730 |
| Номер на схеме | 9 |
| Название детали | Провод 0006592730 |
| Ссылка на деталь | 0006592730 |
| Номер на схеме | 10 |
| Название детали | Шланг Соединит. 0007153060 |
| Ссылка на деталь | 0007153060 |
| Номер на схеме | 10 |
| Название детали | Шланг Соединит. 0007150130 |
| Ссылка на деталь | 0007150130 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 12 |
| Название детали | Резервуар Сдвоенн 0006895700 |
| Ссылка на деталь | 0006895700 |
| Номер на схеме | 13 |
| Название детали | Провод 0006229320 |
| Ссылка на деталь | 0006229320 |
| Номер на схеме | 14 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 15 |
| Название детали | Винт 6-Гр. 0002153740 |
| Ссылка на деталь | 0002153740 |
| Номер на схеме | 16 |
| Название детали | Шплинт 0002350880 |
| Ссылка на деталь | 0002350880 |
| Номер на схеме | 17 |
| Название детали | Палец 0006321330 |
| Ссылка на деталь | 0006321330 |
| Номер на схеме | 18 |
| Название детали | Сцепное Устройство 0006321270 |
| Ссылка на деталь | 0006321270 |
| Номер на схеме | 19 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 20 |
| Название детали | Пробка Уплотн. 0006071890 |
| Ссылка на деталь | 0006071890 |
| Номер на схеме | 21 |
| Название детали | Шайба 0006553250 |
| Ссылка на деталь | 0006553250 |
| Номер на схеме | 22 |
| Название детали | Колпак Защитный 0006553420 |
| Ссылка на деталь | 0006553420 |
| Номер на схеме | 23 |
| Название детали | Шток 0006553410 |
| Ссылка на деталь | 0006553410 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 24 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 25 |
| Название детали | Труба 0007150400 |
| Ссылка на деталь | 0007150400 |
| Номер на схеме | 26 |
| Название детали | Труба 0007150420 |
| Ссылка на деталь | 0007150420 |
| Номер на схеме | 27 |
| Название детали | Шланг Соединит. 0007150130 |
| Ссылка на деталь | 0007150130 |
| Номер на схеме | 28 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 28 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 28 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 29 |
| Название детали | Скоба Крепежная 0000714540 |
| Ссылка на деталь | 0000714540 |
| Номер на схеме | 30 |
| Название детали | Опорна Резиновая 0000714560 |
| Ссылка на деталь | 0000714560 |
| Номер на схеме | 31 |
| Название детали | Трубопровод 0007150440 |
| Ссылка на деталь | 0007150440 |
| Номер на схеме | 32 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 33 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 34 |
| Название детали | Шланг 0006284880 |
| Ссылка на деталь | 0006284880 |
| Номер на схеме | 35 |
| Название детали | Трубопровод 0007150460 |
| Ссылка на деталь | 0007150460 |
| Номер на схеме | 36 |
| Название детали | Гайка Накидная 0002378130 |
| Ссылка на деталь | 0002378130 |
| Номер на схеме | 37 |
| Название детали | Трубопровод 0007382700 |
| Ссылка на деталь | 0007382700 |
| Номер на схеме | 38 |
| Название детали | Трубопровод 0007382720 |
| Ссылка на деталь | 0007382720 |
| Номер на схеме | 39 |
| Название детали | Соединение Резьб. 0006553240 |
| Ссылка на деталь | 0006553240 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Рабочий тормоз, Тормоз, Управление ножным тормозом, тормозные тр |
