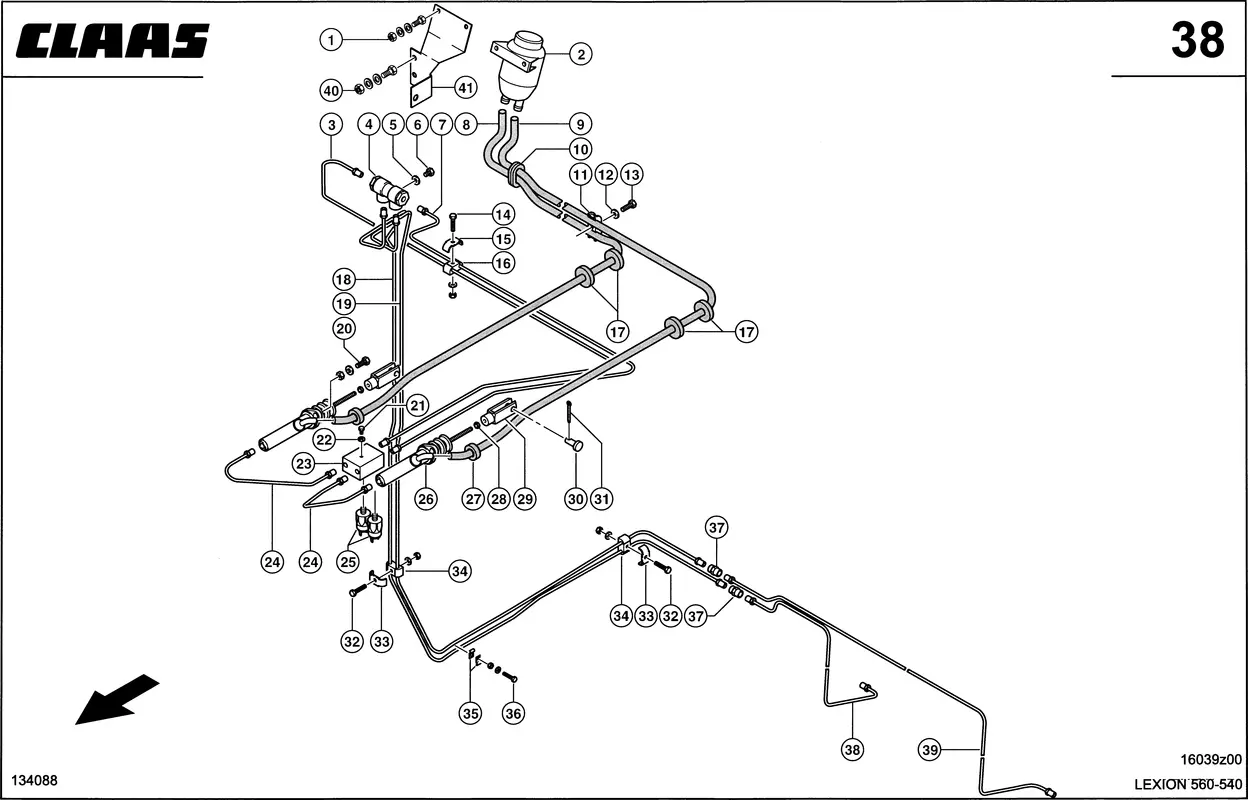

Управление ножным тормозом, тормозные тр. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Управление ножным тормозом, тормозные тр. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 2 |
| Название детали | Резервуар Сдвоенн 0006895700 |
| Ссылка на деталь | 0006895700 |
| Номер на схеме | 3 |
| Название детали | Трубопровод Прав. 0006836220 |
| Ссылка на деталь | 0006836220 |
| Номер на схеме | 4 |
| Название детали | Клапан Уравнит. 0009057750 |
| Ссылка на деталь | 0009057750 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 7 |
| Название детали | Трубопровод Прав. 0006836200 |
| Ссылка на деталь | 0006836200 |
| Номер на схеме | 8 |
| Название детали | Шланг Для Шприца 0007152731 |
| Ссылка на деталь | 0007152731 |
| Номер на схеме | 9 |
| Название детали | Шланг 0007152711 |
| Ссылка на деталь | 0007152711 |
| Номер на схеме | 10 |
| Название детали | Провод 0002140391 |
| Ссылка на деталь | 0002140391 |
| Номер на схеме | 11 |
| Название детали | Хомут Сдвоенный 0007235010 |
| Ссылка на деталь | 0007235010 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002424420 |
| Ссылка на деталь | 0002424420 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 15 |
| Название детали | Скоба Крепежная 0000714540 |
| Ссылка на деталь | 0000714540 |
| Номер на схеме | 16 |
| Название детали | Опорна Резиновая 0000714560 |
| Ссылка на деталь | 0000714560 |
| Номер на схеме | 17 |
| Название детали | Ввод Кабельный 0002154090 |
| Ссылка на деталь | 0002154090 |
| Номер на схеме | 18 |
| Название детали | Трубопровод Торм. 0007388082 |
| Ссылка на деталь | 0007388082 |
| Номер на схеме | 19 |
| Название детали | Трубопровод Торм. 0007388102 |
| Ссылка на деталь | 0007388102 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 21 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 23 |
| Название детали | Блок Распределит. 0006832940 |
| Ссылка на деталь | 0006832940 |
| Номер на схеме | 24 |
| Название детали | Трубопровод Прав. 0006836180 |
| Ссылка на деталь | 0006836180 |
| Номер на схеме | 25 |
| Название детали | Выключатель Гидравлический Масляный 0002165540 |
| Ссылка на деталь | 0002165540 |
| Номер на схеме | 26 |
| Название детали | Главный Цилиндр 0006945730 |
| Ссылка на деталь | 0006945730 |
| Номер на схеме | 27 |
| Название детали | Провод 0006592730 |
| Ссылка на деталь | 0006592730 |
| Номер на схеме | 28 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 29 |
| Название детали | Сцепное Устройство 0006321270 |
| Ссылка на деталь | 0006321270 |
| Номер на схеме | 30 |
| Название детали | Палец 0006321330 |
| Ссылка на деталь | 0006321330 |
| Номер на схеме | 31 |
| Название детали | Шплинт 0002350880 |
| Ссылка на деталь | 0002350880 |
| Номер на схеме | 32 |
| Название детали | Болт 6-Гр. 0002424430 |
| Ссылка на деталь | 0002424430 |
| Номер на схеме | 32 |
| Название детали | Болт 6-Гр. 0002424420 |
| Ссылка на деталь | 0002424420 |
| Номер на схеме | 32 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 32 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 33 |
| Название детали | Скоба Крепежная 0000714540 |
| Ссылка на деталь | 0000714540 |
| Номер на схеме | 34 |
| Название детали | Опорна Резиновая 0000714560 |
| Ссылка на деталь | 0000714560 |
| Номер на схеме | 35 |
| Название детали | Скоба Крепежная 0002363920 |
| Ссылка на деталь | 0002363920 |
| Номер на схеме | 36 |
| Название детали | Винт 6-Гр. 0002150300 |
| Ссылка на деталь | 0002150300 |
| Номер на схеме | 36 |
| Название детали | Шайба Контактная 0002170140 |
| Ссылка на деталь | 0002170140 |
| Номер на схеме | 36 |
| Название детали | Гайка 6-Гр. 0002372160 |
| Ссылка на деталь | 0002372160 |
| Номер на схеме | 37 |
| Название детали | Соединение Резьб. 0006553240 |
| Ссылка на деталь | 0006553240 |
| Номер на схеме | 38 |
| Название детали | Труба 0006837140 |
| Ссылка на деталь | 0006837140 |
| Номер на схеме | 38 |
| Название детали | Трубопровод Торм. 0007383380 |
| Ссылка на деталь | 0007383380 |
| Номер на схеме | 39 |
| Название детали | Трубопровод Торм. 0006837121 |
| Ссылка на деталь | 0006837121 |
| Номер на схеме | 39 |
| Название детали | Трубопровод Торм. 0007383400 |
| Ссылка на деталь | 0007383400 |
| Номер на схеме | 40 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 40 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 40 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 41 |
| Название детали | Держатель 0005466920 |
| Ссылка на деталь | 0005466920 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Рабочий тормоз, Тормоз, Управление ножным тормозом, тормозные тр |
