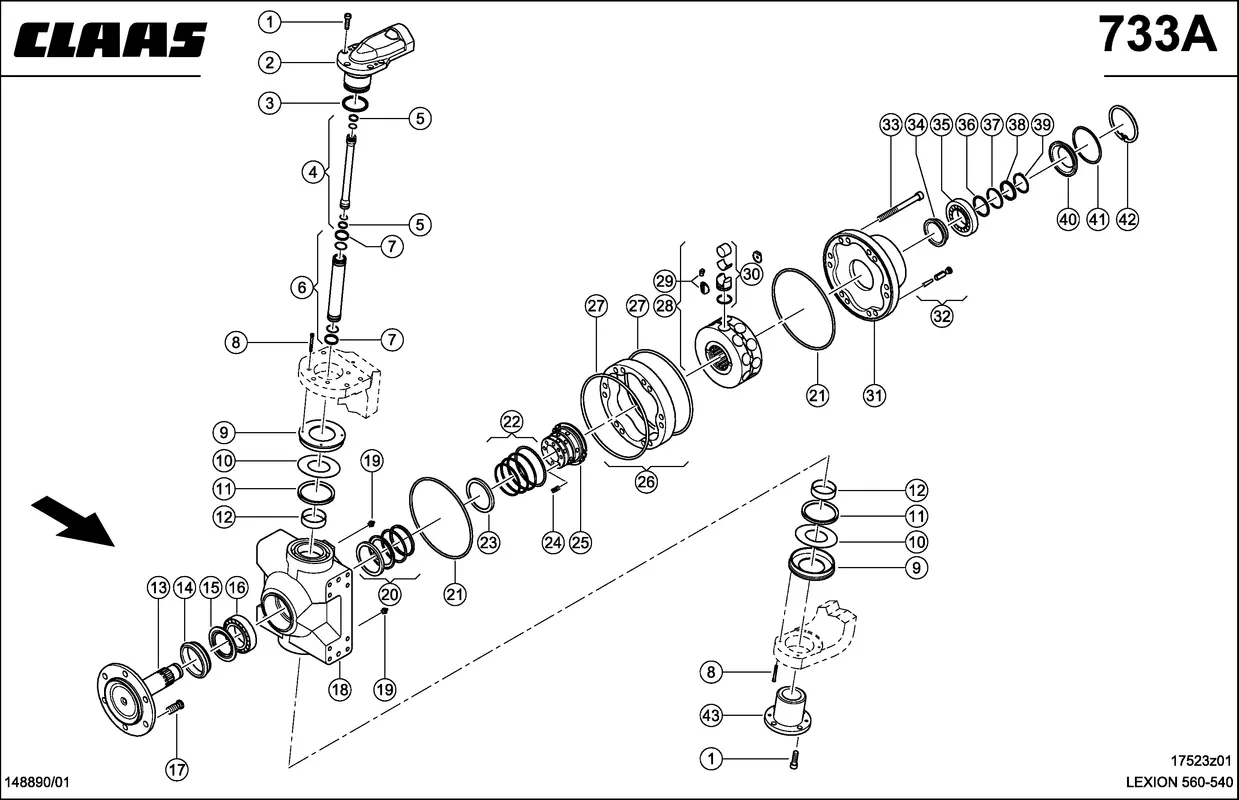

Управляемая ведущая ось mud hog; ко. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Управляемая ведущая ось “”mud hog””; ко. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 0 |
| Название детали | Мотор-Колесо Гидр 0007714690 |
| Ссылка на деталь | 0007714690 |
| Номер на схеме | 0 |
| Название детали | Кпл.уплотнений 0005675330 |
| Ссылка на деталь | 0005675330 |
| Номер на схеме | 1 |
| Название детали | Винт С Цил.Гол. 0002369840 |
| Ссылка на деталь | 0002369840 |
| Номер на схеме | 2 |
| Название детали | Палец 0007714700 |
| Ссылка на деталь | 0007714700 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнительное 0007307970 |
| Ссылка на деталь | 0007307970 |
| Номер на схеме | 4 |
| Название детали | Трубка 0007714930 |
| Ссылка на деталь | 0007714930 |
| Номер на схеме | 5 |
| Название детали | Кольцо Опорное 0007714950 |
| Ссылка на деталь | 0007714950 |
| Номер на схеме | 6 |
| Название детали | Трубка 0007714920 |
| Ссылка на деталь | 0007714920 |
| Номер на схеме | 7 |
| Название детали | Кольцо Опорное 0007714940 |
| Ссылка на деталь | 0007714940 |
| Номер на схеме | 8 |
| Название детали | Винт С Цил.гол. 0003287240 |
| Ссылка на деталь | 0003287240 |
| Номер на схеме | 9 |
| Название детали | Диск 0007308560 |
| Ссылка на деталь | 0007308560 |
| Номер на схеме | 10 |
| Название детали | Шайба Нажимная 0007308370 |
| Ссылка на деталь | 0007308370 |
| Номер на схеме | 11 |
| Название детали | Уплотнение 0007714810 |
| Ссылка на деталь | 0007714810 |
| Номер на схеме | 12 |
| Название детали | Втулка Подшипника 0007307930 |
| Ссылка на деталь | 0007307930 |
| Номер на схеме | 13 |
| Название детали | Вал Колеса 0007714890 |
| Ссылка на деталь | 0007714890 |
| Номер на схеме | 14 |
| Название детали | Кольцо Распорное 0006645410 |
| Ссылка на деталь | 0006645410 |
| Номер на схеме | 15 |
| Название детали | Кольцо Уплотнительное 0007307880 |
| Ссылка на деталь | 0007307880 |
| Номер на схеме | 16 |
| Название детали | Подшипник 0007714870 |
| Ссылка на деталь | 0007714870 |
| Номер на схеме | 17 |
| Название детали | Шпилька Колеса 0007307870 |
| Ссылка на деталь | 0007307870 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0000900360 |
| Ссылка на деталь | 0000900360 |
| Номер на схеме | 17 |
| Название детали | Кольцо Пружинное 0002332240 |
| Ссылка на деталь | 0002332240 |
| Номер на схеме | 18 |
| Название детали | Корпус 0007714860 |
| Ссылка на деталь | 0007714860 |
| Номер на схеме | 19 |
| Название детали | Пресс-Масленка 0007307850 |
| Ссылка на деталь | 0007307850 |
| Номер на схеме | 20 |
| Название детали | Кольцо Уплотнительное 0007307890 |
| Ссылка на деталь | 0007307890 |
| Номер на схеме | 21 |
| Название детали | Кольцо Уплотнит. 0007307910 |
| Ссылка на деталь | 0007307910 |
| Номер на схеме | 22 |
| Название детали | Комплект Уплотнений 0007307900 |
| Ссылка на деталь | 0007307900 |
| Номер на схеме | 23 |
| Название детали | Кольцо Распорное 0007308190 |
| Ссылка на деталь | 0007308190 |
| Номер на схеме | 24 |
| Название детали | Пружина Сжатия 0007308210 |
| Ссылка на деталь | 0007308210 |
| Номер на схеме | 25 |
| Название детали | Блок Распределит. 0007308200 |
| Ссылка на деталь | 0007308200 |
| Номер на схеме | 26 |
| Название детали | Кулачок 0007308250 |
| Ссылка на деталь | 0007308250 |
| Номер на схеме | 27 |
| Название детали | Кольцо Уплотнит. 0007307910 |
| Ссылка на деталь | 0007307910 |
| Номер на схеме | 28 |
| Название детали | Блок Цилиндров 0001740880 |
| Ссылка на деталь | 0001740880 |
| Номер на схеме | 29 |
| Название детали | Держатель Поршня 0007308450 |
| Ссылка на деталь | 0007308450 |
| Номер на схеме | 30 |
| Название детали | Поршень 0007308460 |
| Ссылка на деталь | 0007308460 |
| Номер на схеме | 31 |
| Название детали | Корпус 0007308270 |
| Ссылка на деталь | 0007308270 |
| Номер на схеме | 32 |
| Название детали | Пробка Резьбов. 0007665670 |
| Ссылка на деталь | 0007665670 |
| Номер на схеме | 33 |
| Название детали | Винт С Цил.гол. 0002141250 |
| Ссылка на деталь | 0002141250 |
| Номер на схеме | 34 |
| Название детали | Кольцо Распорное 0007308290 |
| Ссылка на деталь | 0007308290 |
| Номер на схеме | 35 |
| Название детали | Подшипник 0007714880 |
| Ссылка на деталь | 0007714880 |
| Номер на схеме | 36 |
| Название детали | Кпл.шайб 0007308310 |
| Ссылка на деталь | 0007308310 |
| Номер на схеме | 37 |
| Название детали | Кольцо Распорное 0007308330 |
| Ссылка на деталь | 0007308330 |
| Номер на схеме | 38 |
| Название детали | Кольцо Стопорное 0007308320 |
| Ссылка на деталь | 0007308320 |
| Номер на схеме | 39 |
| Название детали | Кольцо 0007308340 |
| Ссылка на деталь | 0007308340 |
| Номер на схеме | 40 |
| Название детали | Крышка 0007308350 |
| Ссылка на деталь | 0007308350 |
| Номер на схеме | 41 |
| Название детали | Кольцо Уплотнит. 0007307920 |
| Ссылка на деталь | 0007307920 |
| Номер на схеме | 42 |
| Название детали | Кольцо Стопорное 0007714850 |
| Ссылка на деталь | 0007714850 |
| Номер на схеме | 43 |
| Название детали | Палец 0007714700 |
| Ссылка на деталь | 0007714700 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Управляемая ведущая ось ""mud hog""; ко, Управляемый Ведущий Мост Сзади, Ходовая Часть |
