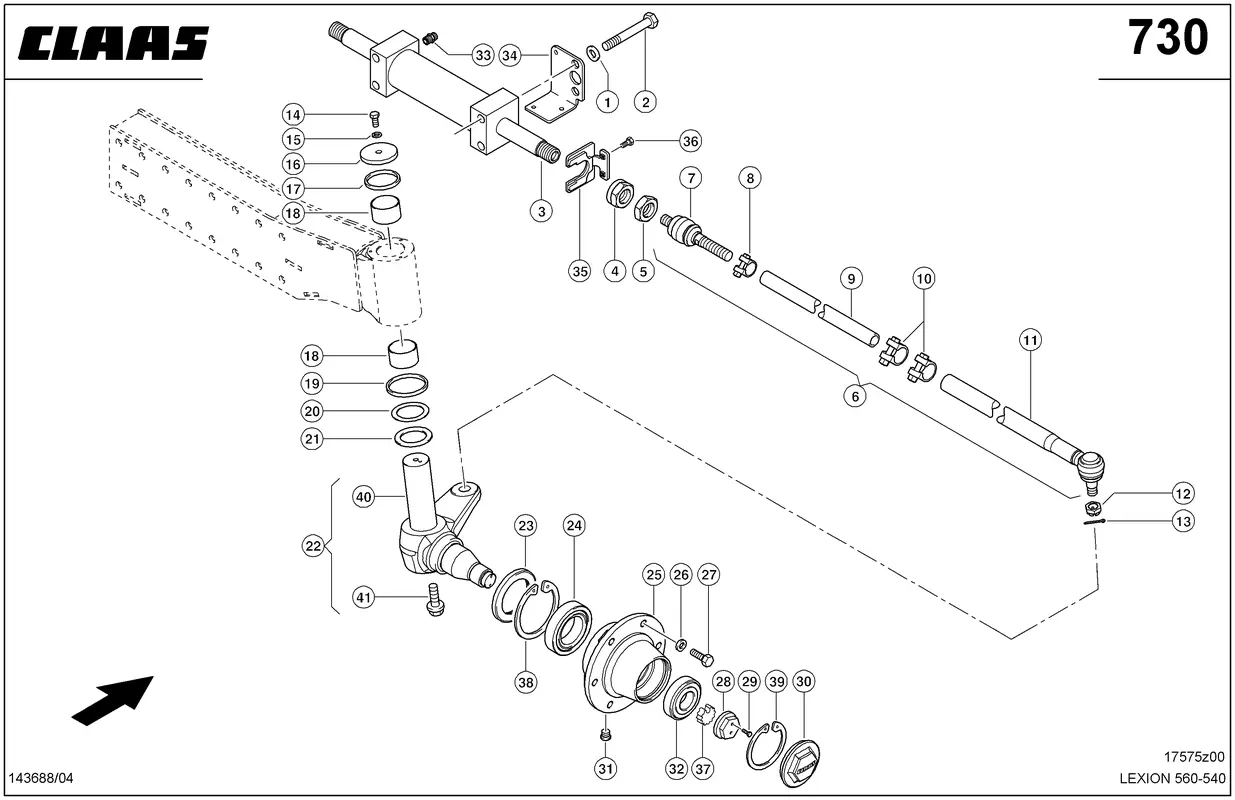

Управляемый мост, универсальн. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 2
Управляемый мост, универсальн. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Кольцо Пружинное 0002351371 |
| Ссылка на деталь | 0002351371 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002191200 |
| Ссылка на деталь | 0002191200 |
| Номер на схеме | 2 |
| Название детали | Винт 6-Гр. 0002189690 |
| Ссылка на деталь | 0002189690 |
| Номер на схеме | 3 |
| Название детали | Цилиндр 0007690480 |
| Ссылка на деталь | 0007690480 |
| Номер на схеме | 3 |
| Название детали | Кпл.уплотнений 0007752540 |
| Ссылка на деталь | 0007752540 |
| Номер на схеме | 4 |
| Название детали | Рым-Гайка 0007690831 |
| Ссылка на деталь | 0007690831 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002115240 |
| Ссылка на деталь | 0002115240 |
| Номер на схеме | 6 |
| Название детали | Тяга Рулевая Поп. 0007690692 |
| Ссылка на деталь | 0007690692 |
| Номер на схеме | 7 |
| Название детали | Шарнир Шаровой 0007698570 |
| Ссылка на деталь | 0007698570 |
| Номер на схеме | 8 |
| Название детали | Хомут Зажимной 0007698581 |
| Ссылка на деталь | 0007698581 |
| Номер на схеме | 9 |
| Название детали | Штанга Рул. Тяги 0007690921 |
| Ссылка на деталь | 0007690921 |
| Номер на схеме | 10 |
| Название детали | Хомут Зажимной 0007686281 |
| Ссылка на деталь | 0007686281 |
| Номер на схеме | 11 |
| Название детали | Шарнир Шаровой 0007690911 |
| Ссылка на деталь | 0007690911 |
| Номер на схеме | 12 |
| Название детали | Гайка Корончатая 0002444570 |
| Ссылка на деталь | 0002444570 |
| Номер на схеме | 13 |
| Название детали | Шплинт 0002350910 |
| Ссылка на деталь | 0002350910 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002335740 |
| Ссылка на деталь | 0002335740 |
| Номер на схеме | 15 |
| Название детали | Кольцо Пружинное 0002351341 |
| Ссылка на деталь | 0002351341 |
| Номер на схеме | 16 |
| Название детали | Шайба Запорная 0007704500 |
| Ссылка на деталь | 0007704500 |
| Номер на схеме | 16 |
| Название детали | Шайба Защитная 0007757010 |
| Ссылка на деталь | 0007757010 |
| Номер на схеме | 16 |
| Название детали | Шайба 0007690871 |
| Ссылка на деталь | 0007690871 |
| Номер на схеме | 17 |
| Название детали | Уплотнение 0007759790 |
| Ссылка на деталь | 0007759790 |
| Номер на схеме | 17 |
| Название детали | Уплотнение 0007704480 |
| Ссылка на деталь | 0007704480 |
| Номер на схеме | 17 |
| Название детали | Уплотнение 0007690850 |
| Ссылка на деталь | 0007690850 |
| Номер на схеме | 18 |
| Название детали | Втулка Подшипника 0007759500 |
| Ссылка на деталь | 0007759500 |
| Номер на схеме | 18 |
| Название детали | Втулка Скольжения 0002191190 |
| Ссылка на деталь | 0002191190 |
| Номер на схеме | 18 |
| Название детали | Подшипник Скольж. 0002189600 |
| Ссылка на деталь | 0002189600 |
| Номер на схеме | 19 |
| Название детали | Уплотнение 0007704490 |
| Ссылка на деталь | 0007704490 |
| Номер на схеме | 19 |
| Название детали | Уплотнение 0007690860 |
| Ссылка на деталь | 0007690860 |
| Номер на схеме | 20 |
| Название детали | Диск 0007759510 |
| Ссылка на деталь | 0007759510 |
| Номер на схеме | 20 |
| Название детали | Шайба Упорная 0002191180 |
| Ссылка на деталь | 0002191180 |
| Номер на схеме | 20 |
| Название детали | Шайба 0002188571 |
| Ссылка на деталь | 0002188571 |
| Номер на схеме | 21 |
| Название детали | Кольцо Рабочее 0002191170 |
| Ссылка на деталь | 0002191170 |
| Номер на схеме | 21 |
| Название детали | Кольцо Рабочее 0002188560 |
| Ссылка на деталь | 0002188560 |
| Номер на схеме | 22 |
| Название детали | Кулак Поворотный 0007704433 |
| Ссылка на деталь | 0007704433 |
| Номер на схеме | 22 |
| Название детали | Кулак Поворотный 0007755380 |
| Ссылка на деталь | 0007755380 |
| Номер на схеме | 22 |
| Название детали | Кулак Поворотный 0007704413 |
| Ссылка на деталь | 0007704413 |
| Номер на схеме | 22 |
| Название детали | Кулак Поворотный 0007755391 |
| Ссылка на деталь | 0007755391 |
| Номер на схеме | 22 |
| Название детали | Кулак Поворотный 0007690892 |
| Ссылка на деталь | 0007690892 |
| Номер на схеме | 22 |
| Название детали | Кулак Поворотный 0007690902 |
| Ссылка на деталь | 0007690902 |
| Номер на схеме | 23 |
| Название детали | Кольцо Уплотнительное 0002189130 |
| Ссылка на деталь | 0002189130 |
| Номер на схеме | 24 |
| Название детали | Роликоподшипник 0002436761 |
| Ссылка на деталь | 0002436761 |
| Номер на схеме | 24 |
| Название детали | Роликоподшипник 0002188230 |
| Ссылка на деталь | 0002188230 |
| Номер на схеме | 25 |
| Название детали | Ступица Колеса 0007690990 |
| Ссылка на деталь | 0007690990 |
| Номер на схеме | 25 |
| Название детали | Ступица Колеса 0007755350 |
| Ссылка на деталь | 0007755350 |
| Номер на схеме | 26 |
| Название детали | Кольцо Пружинное 0002364470 |
| Ссылка на деталь | 0002364470 |
| Номер на схеме | 27 |
| Название детали | Болт 6-Гр. 0002156150 |
| Ссылка на деталь | 0002156150 |
| Номер на схеме | 28 |
| Название детали | Гайка С Резьбой 0007689500 |
| Ссылка на деталь | 0007689500 |
| Номер на схеме | 28 |
| Название детали | Гайка С Резьбой 0007755720 |
| Ссылка на деталь | 0007755720 |
| Номер на схеме | 29 |
| Название детали | Болт 6-Гр. 0002192710 |
| Ссылка на деталь | 0002192710 |
| Номер на схеме | 29 |
| Название детали | Винт 6-Гр. 0002189000 |
| Ссылка на деталь | 0002189000 |
| Номер на схеме | 30 |
| Название детали | Колпак Резьбовой 0007690840 |
| Ссылка на деталь | 0007690840 |
| Номер на схеме | 30 |
| Название детали | Крышка 0006354262 |
| Ссылка на деталь | 0006354262 |
| Номер на схеме | 31 |
| Название детали | Пробка Резьбов. 0002392130 |
| Ссылка на деталь | 0002392130 |
| Номер на схеме | 32 |
| Название детали | Роликоподшипник Конический 0002436850 |
| Ссылка на деталь | 0002436850 |
| Номер на схеме | 32 |
| Название детали | Роликоподшипник 0002381970 |
| Ссылка на деталь | 0002381970 |
| Номер на схеме | 33 |
| Название детали | Штуцер Резьбовой 0002183370 |
| Ссылка на деталь | 0002183370 |
| Номер на схеме | 33 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 34 |
| Название детали | Держатель 0007704782 |
| Ссылка на деталь | 0007704782 |
| Номер на схеме | 34 |
| Название детали | Держатель 0007704760 |
| Ссылка на деталь | 0007704760 |
| Номер на схеме | 35 |
| Название детали | Упор 0007713651 |
| Ссылка на деталь | 0007713651 |
| Номер на схеме | 36 |
| Название детали | Винт 6-Гр. 0002169030 |
| Ссылка на деталь | 0002169030 |
| Номер на схеме | 37 |
| Название детали | Стопор Торсион. 0007709220 |
| Ссылка на деталь | 0007709220 |
| Номер на схеме | 38 |
| Название детали | Кольцо Стопорное 0002430650 |
| Ссылка на деталь | 0002430650 |
| Номер на схеме | 39 |
| Название детали | Кольцо Стопорное 0002351940 |
| Ссылка на деталь | 0002351940 |
| Номер на схеме | 40 |
| Название детали | Шкворень Пов.Кул. 0007704450 |
| Ссылка на деталь | 0007704450 |
| Номер на схеме | 41 |
| Название детали | Винт 6-Гр. 0002169340 |
| Ссылка на деталь | 0002169340 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Управляемый Мост, Управляемый мост, универсальн., Ходовая Часть |
