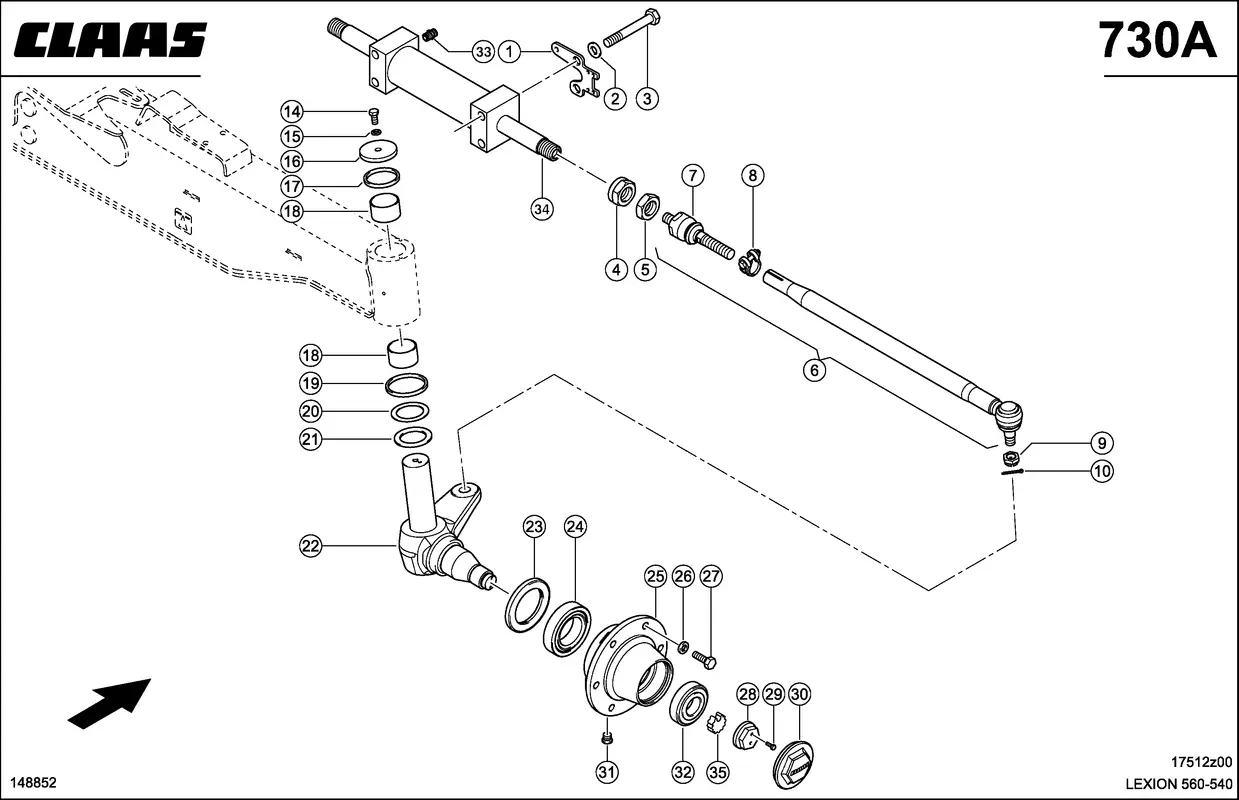

Управляемый мост, универсальн. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 3
Управляемый мост, универсальн. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Держатель 0007704782 |
| Ссылка на деталь | 0007704782 |
| Номер на схеме | 2 |
| Название детали | Кольцо Пружинное 0002351371 |
| Ссылка на деталь | 0002351371 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002191200 |
| Ссылка на деталь | 0002191200 |
| Номер на схеме | 4 |
| Название детали | Рым-Гайка 0007690831 |
| Ссылка на деталь | 0007690831 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002115240 |
| Ссылка на деталь | 0002115240 |
| Номер на схеме | 6 |
| Название детали | Тяга Рулевая Поп. 0007709340 |
| Ссылка на деталь | 0007709340 |
| Номер на схеме | 7 |
| Название детали | Шарнир Шаровой 0007698570 |
| Ссылка на деталь | 0007698570 |
| Номер на схеме | 8 |
| Название детали | Хомут Зажимной 0007698581 |
| Ссылка на деталь | 0007698581 |
| Номер на схеме | 9 |
| Название детали | Гайка Корончатая 0002444570 |
| Ссылка на деталь | 0002444570 |
| Номер на схеме | 10 |
| Название детали | Шплинт 0002350910 |
| Ссылка на деталь | 0002350910 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002335740 |
| Ссылка на деталь | 0002335740 |
| Номер на схеме | 15 |
| Название детали | Кольцо Пружинное 0002351341 |
| Ссылка на деталь | 0002351341 |
| Номер на схеме | 16 |
| Название детали | Шайба Запорная 0007704500 |
| Ссылка на деталь | 0007704500 |
| Номер на схеме | 17 |
| Название детали | Уплотнение 0007704480 |
| Ссылка на деталь | 0007704480 |
| Номер на схеме | 18 |
| Название детали | Втулка Скольжения 0002191190 |
| Ссылка на деталь | 0002191190 |
| Номер на схеме | 19 |
| Название детали | Уплотнение 0007704490 |
| Ссылка на деталь | 0007704490 |
| Номер на схеме | 20 |
| Название детали | Шайба Упорная 0002191180 |
| Ссылка на деталь | 0002191180 |
| Номер на схеме | 21 |
| Название детали | Кольцо Рабочее 0002191170 |
| Ссылка на деталь | 0002191170 |
| Номер на схеме | 22 |
| Название детали | Кулак Поворотный 0007704433 |
| Ссылка на деталь | 0007704433 |
| Номер на схеме | 22 |
| Название детали | Кулак Поворотный 0007704413 |
| Ссылка на деталь | 0007704413 |
| Номер на схеме | 23 |
| Название детали | Кольцо Уплотнительное 0002189130 |
| Ссылка на деталь | 0002189130 |
| Номер на схеме | 24 |
| Название детали | Роликоподшипник 0002436761 |
| Ссылка на деталь | 0002436761 |
| Номер на схеме | 25 |
| Название детали | Ступица Колеса 0007690990 |
| Ссылка на деталь | 0007690990 |
| Номер на схеме | 26 |
| Название детали | Кольцо Пружинное 0002364470 |
| Ссылка на деталь | 0002364470 |
| Номер на схеме | 27 |
| Название детали | Болт 6-Гр. 0002156150 |
| Ссылка на деталь | 0002156150 |
| Номер на схеме | 28 |
| Название детали | Гайка С Резьбой 0007689500 |
| Ссылка на деталь | 0007689500 |
| Номер на схеме | 29 |
| Название детали | Болт 6-Гр. 0002192710 |
| Ссылка на деталь | 0002192710 |
| Номер на схеме | 30 |
| Название детали | Колпак Резьбовой 0007690840 |
| Ссылка на деталь | 0007690840 |
| Номер на схеме | 31 |
| Название детали | Пробка Резьбов. 0002392130 |
| Ссылка на деталь | 0002392130 |
| Номер на схеме | 32 |
| Название детали | Роликоподшипник 0002381970 |
| Ссылка на деталь | 0002381970 |
| Номер на схеме | 33 |
| Название детали | Штуцер Резьбовой 0002183370 |
| Ссылка на деталь | 0002183370 |
| Номер на схеме | 33 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 34 |
| Название детали | Цилиндр 0007690480 |
| Ссылка на деталь | 0007690480 |
| Номер на схеме | 34 |
| Название детали | Кпл.уплотнений 0007752540 |
| Ссылка на деталь | 0007752540 |
| Номер на схеме | 35 |
| Название детали | Стопор Торсион. 0007709220 |
| Ссылка на деталь | 0007709220 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Управляемый Мост, Управляемый мост, универсальн., Ходовая Часть |
