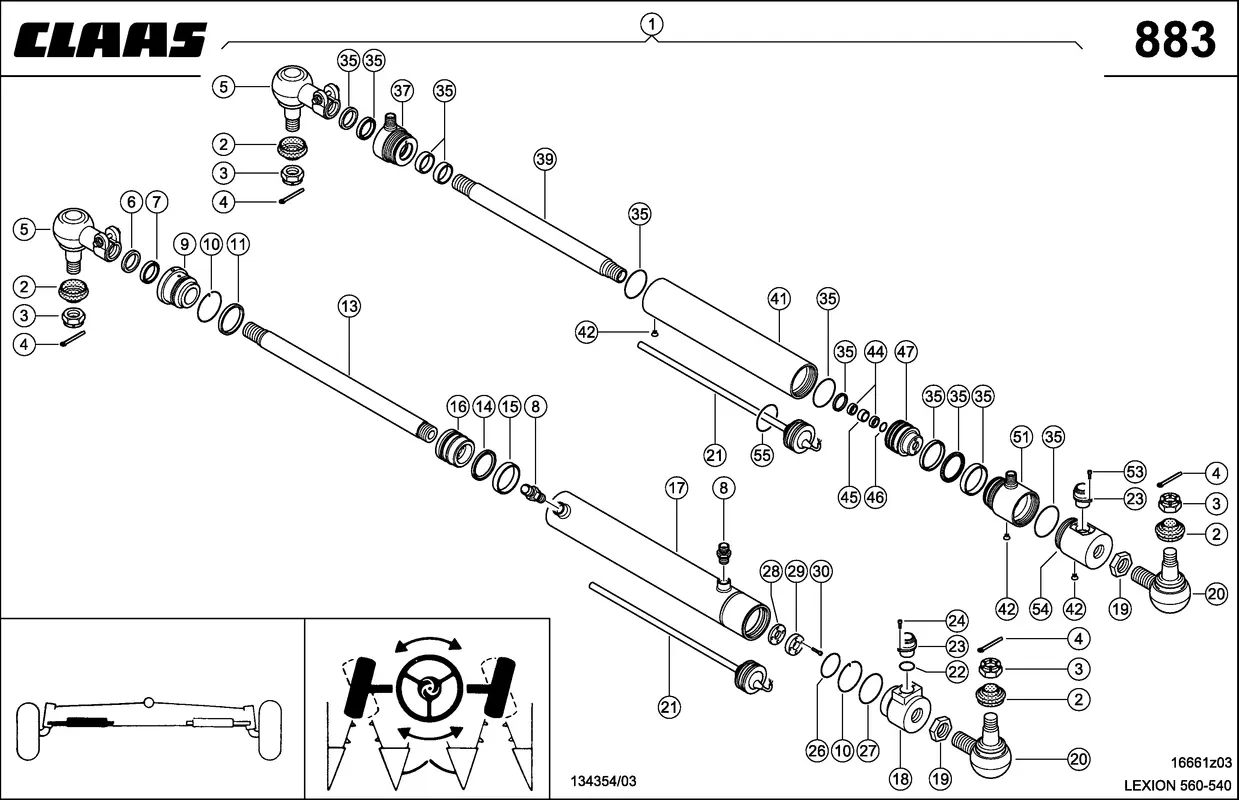

Управляющий цилиндр для автопилота. Запчасти комбайнов lexion 560-540 № машины 58400011 – 58499999
Управляющий цилиндр для автопилота. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Цилиндр Рул.упр. 0000405923 |
| Ссылка на деталь | 0000405923 |
| Номер на схеме | 1 |
| Название детали | Кпл.уплотнений 0000458040 |
| Ссылка на деталь | 0000458040 |
| Номер на схеме | 2 |
| Название детали | Сильфон 0000743030 |
| Ссылка на деталь | 0000743030 |
| Номер на схеме | 3 |
| Название детали | Гайка Корончатая 0002444570 |
| Ссылка на деталь | 0002444570 |
| Номер на схеме | 4 |
| Название детали | Шплинт 0002350910 |
| Ссылка на деталь | 0002350910 |
| Номер на схеме | 5 |
| Название детали | Шарнир Шаровой 0006689980 |
| Ссылка на деталь | 0006689980 |
| Номер на схеме | 6 |
| Название детали | Пыльник 0002152790 |
| Ссылка на деталь | 0002152790 |
| Номер на схеме | 7 |
| Название детали | Кольцо П-Образн. 0002131580 |
| Ссылка на деталь | 0002131580 |
| Номер на схеме | 8 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 9 |
| Название детали | Головка Цилиндра 0000435751 |
| Ссылка на деталь | 0000435751 |
| Номер на схеме | 10 |
| Название детали | Проволока Стопорная 0006832591 |
| Ссылка на деталь | 0006832591 |
| Номер на схеме | 11 |
| Название детали | Двойной Уплотнитель 0002181170 |
| Ссылка на деталь | 0002181170 |
| Номер на схеме | 13 |
| Название детали | Шток 0000426450 |
| Ссылка на деталь | 0000426450 |
| Номер на схеме | 14 |
| Название детали | Уплотнение Поршня 0002132200 |
| Ссылка на деталь | 0002132200 |
| Номер на схеме | 15 |
| Название детали | Манжета 0002130270 |
| Ссылка на деталь | 0002130270 |
| Номер на схеме | 16 |
| Название детали | Поршень 0000438390 |
| Ссылка на деталь | 0000438390 |
| Номер на схеме | 17 |
| Название детали | Труба Цилиндра 0000417400 |
| Ссылка на деталь | 0000417400 |
| Номер на схеме | 18 |
| Название детали | Днище 0000438400 |
| Ссылка на деталь | 0000438400 |
| Номер на схеме | 19 |
| Название детали | Гайка 6-Гр. 0002444460 |
| Ссылка на деталь | 0002444460 |
| Номер на схеме | 20 |
| Название детали | Шарнир Шаровой 0006689970 |
| Ссылка на деталь | 0006689970 |
| Номер на схеме | 21 |
| Название детали | Датчик 0000530261 |
| Ссылка на деталь | 0000530261 |
| Номер на схеме | 22 |
| Название детали | Кольцо Уплотнит. 0002336670 |
| Ссылка на деталь | 0002336670 |
| Номер на схеме | 23 |
| Название детали | Штепсель Приборный 0002185330 |
| Ссылка на деталь | 0002185330 |
| Номер на схеме | 24 |
| Название детали | Винт Потайной 0002412220 |
| Ссылка на деталь | 0002412220 |
| Номер на схеме | 26 |
| Название детали | Кольцо Пружинное 0002185320 |
| Ссылка на деталь | 0002185320 |
| Номер на схеме | 27 |
| Название детали | Кольцо Уплотнит. 0002394670 |
| Ссылка на деталь | 0002394670 |
| Номер на схеме | 28 |
| Название детали | Шайба Распорная 0000896230 |
| Ссылка на деталь | 0000896230 |
| Номер на схеме | 29 |
| Название детали | Магнит 0000530270 |
| Ссылка на деталь | 0000530270 |
| Номер на схеме | 30 |
| Название детали | Винт С Цил.Гол. 0002182240 |
| Ссылка на деталь | 0002182240 |
| Номер на схеме | 35 |
| Название детали | Кпл.уплотнений 0000458040 |
| Ссылка на деталь | 0000458040 |
| Номер на схеме | 37 |
| Название детали | Головка Цилиндра 0000859230 |
| Ссылка на деталь | 0000859230 |
| Номер на схеме | 39 |
| Название детали | Шток 0000427960 |
| Ссылка на деталь | 0000427960 |
| Номер на схеме | 41 |
| Название детали | Труба Цилиндра 0000419300 |
| Ссылка на деталь | 0000419300 |
| Номер на схеме | 42 |
| Название детали | Винт Потайной 0002160620 |
| Ссылка на деталь | 0002160620 |
| Номер на схеме | 44 |
| Название детали | Втулка Распорная 0000458050 |
| Ссылка на деталь | 0000458050 |
| Номер на схеме | 45 |
| Название детали | Магнит 0000530270 |
| Ссылка на деталь | 0000530270 |
| Номер на схеме | 46 |
| Название детали | Кольцо Уплотнит. 0002124300 |
| Ссылка на деталь | 0002124300 |
| Номер на схеме | 47 |
| Название детали | Поршень 0000859220 |
| Ссылка на деталь | 0000859220 |
| Номер на схеме | 51 |
| Название детали | Днище Цилиндра 0000859210 |
| Ссылка на деталь | 0000859210 |
| Номер на схеме | 53 |
| Название детали | Винт С Цил.гол. 0002185220 |
| Ссылка на деталь | 0002185220 |
| Номер на схеме | 54 |
| Название детали | Днище Цилиндра 0000859200 |
| Ссылка на деталь | 0000859200 |
| Номер на схеме | 55 |
| Название детали | Кольцо Уплотнит. 0009432280 |
| Ссылка на деталь | 0009432280 |
