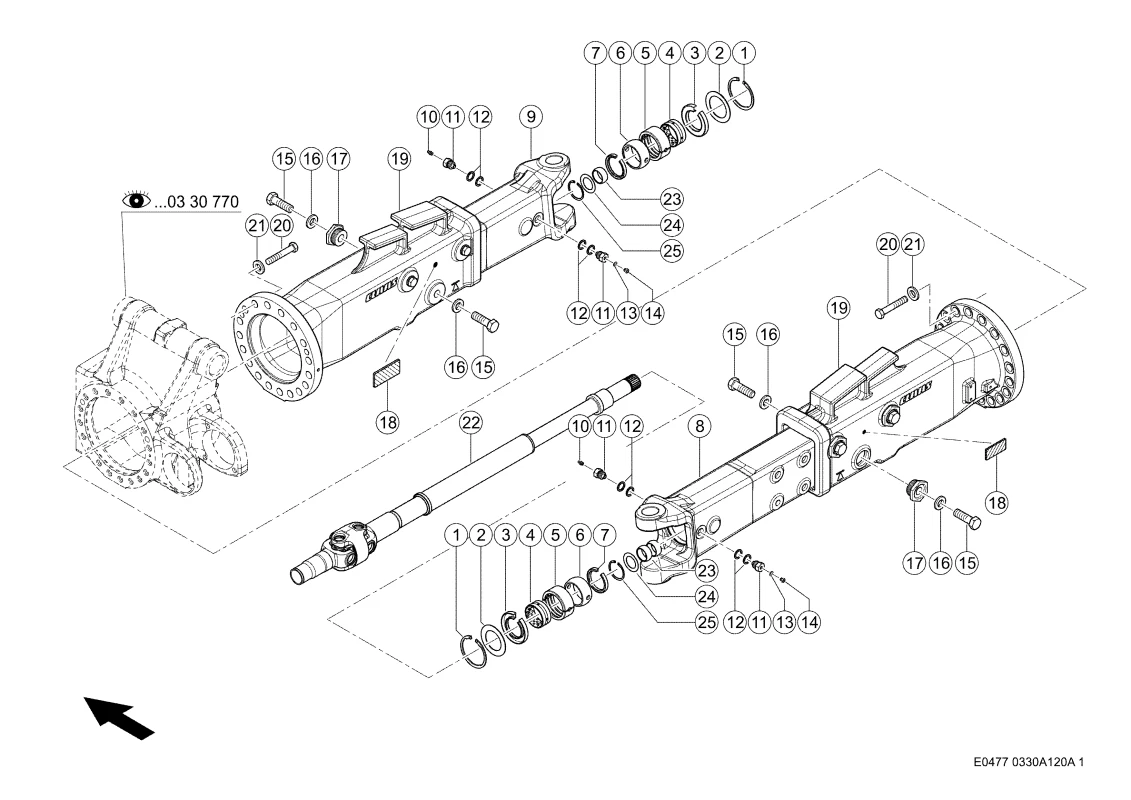

Управляющий ведущий мост. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Управляющий ведущий мост. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 189777699 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Кольцо Стопорное 0002351900 |
Ссылка на деталь | 0002351900 |
Номер на схеме | 2 |
Название детали | Диск 0014995210 |
Ссылка на деталь | 0014995210 |
Номер на схеме | 3 |
Название детали | Уплотнение 0002112820 |
Ссылка на деталь | 0002112820 |
Номер на схеме | 4 |
Название детали | Втулка 0014995220 |
Ссылка на деталь | 0014995220 |
Номер на схеме | 5 |
Название детали | Втулка 0014990300 |
Ссылка на деталь | 0014990300 |
Номер на схеме | 6 |
Название детали | Втулка 0014995230 |
Ссылка на деталь | 0014995230 |
Номер на схеме | 7 |
Название детали | Уплотнение 0002357361 |
Ссылка на деталь | 0002357361 |
Номер на схеме | 8 |
Название детали | Балка Моста Нес. 0014995240 |
Ссылка на деталь | 0014995240 |
Номер на схеме | 9 |
Название детали | Балка Моста Нес. 0014995250 |
Ссылка на деталь | 0014995250 |
Номер на схеме | 10 |
Название детали | Пресс-Масленка 0001798380 |
Ссылка на деталь | 0001798380 |
Номер на схеме | 11 |
Название детали | Ниппель Резьбовой 0014990350 |
Ссылка на деталь | 0014990350 |
Номер на схеме | 12 |
Название детали | Шайба Опорная 0002383120 |
Ссылка на деталь | 0002383120 |
Номер на схеме | 13 |
Название детали | Кольцо Уплотнительное 0006335330 |
Ссылка на деталь | 0006335330 |
Номер на схеме | 14 |
Название детали | Пробка Резьбов. 0002146640 |
Ссылка на деталь | 0002146640 |
Номер на схеме | 15 |
Название детали | Болт 6-Гр. 0002334830 |
Ссылка на деталь | 0002334830 |
Номер на схеме | 16 |
Название детали | Плоская Шайба 0002146080 |
Ссылка на деталь | 0002146080 |
Номер на схеме | 17 |
Название детали | Ниппель Резьбовой 0014990360 |
Ссылка на деталь | 0014990360 |
Номер на схеме | 18 |
Название детали | Отражатель 0003104840 |
Ссылка на деталь | 0003104840 |
Номер на схеме | 19 |
Название детали | Балка Моста Нес. 0014995261 |
Ссылка на деталь | 0014995261 |
Номер на схеме | 20 |
Название детали | Болт 6-Гр. 0002192581 |
Ссылка на деталь | 0002192581 |
Номер на схеме | 21 |
Название детали | Кольцо Пружинное 0002351371 |
Ссылка на деталь | 0002351371 |
Номер на схеме | 22 |
Название детали | Вал Со Сдв.кард. 0014995270 |
Ссылка на деталь | 0014995270 |
Номер на схеме | 22 |
Название детали | Вал Со Сдв.кард. 0015043190 |
Ссылка на деталь | 0015043190 |
Номер на схеме | 23 |
Название детали | Втулка 0006646610 |
Ссылка на деталь | 0006646610 |
Номер на схеме | 24 |
Название детали | Диск 0015042210 |
Ссылка на деталь | 0015042210 |
Номер на схеме | 25 |
Название детали | Кольцо Стопорное 0002351680 |
Ссылка на деталь | 0002351680 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Управляемый Ведущий Мост Сзади, Управляющий ведущий мост, Ходовая Часть |
