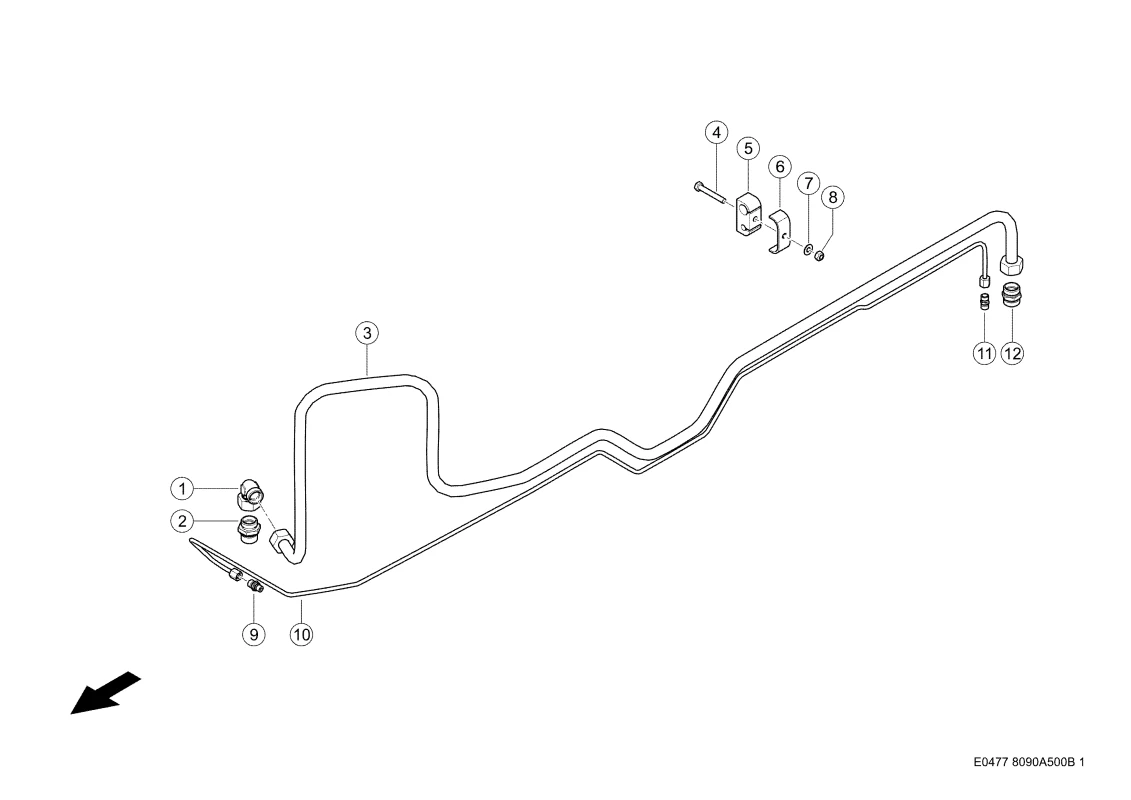

Установка чистки сжатым воздухом. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Установка чистки сжатым воздухом. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Патрубок Резьбов. 0002498370 |
| Ссылка на деталь | 0002498370 |
| Номер на схеме | 2 |
| Название детали | Штуцер Резьбовой 0002339240 |
| Ссылка на деталь | 0002339240 |
| Номер на схеме | 3 |
| Название детали | Труба 0007818303 |
| Ссылка на деталь | 0007818303 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002444150 |
| Ссылка на деталь | 0002444150 |
| Номер на схеме | 5 |
| Название детали | Опорна Резиновая 0006071110 |
| Ссылка на деталь | 0006071110 |
| Номер на схеме | 6 |
| Название детали | Скоба Крепежная 0006892370 |
| Ссылка на деталь | 0006892370 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 8 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 9 |
| Название детали | Прямой Вкручиваемый Штуцер 0002161430 |
| Ссылка на деталь | 0002161430 |
| Номер на схеме | 10 |
| Название детали | Труба 0007818341 |
| Ссылка на деталь | 0007818341 |
| Номер на схеме | 11 |
| Название детали | Штуцер 0002387170 |
| Ссылка на деталь | 0002387170 |
| Номер на схеме | 12 |
| Название детали | Штуцер 0002387980 |
| Ссылка на деталь | 0002387980 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Навесные детали / пневматика, Принадлежности / Монтажный Набор, Установка чистки сжатым воздухом |
