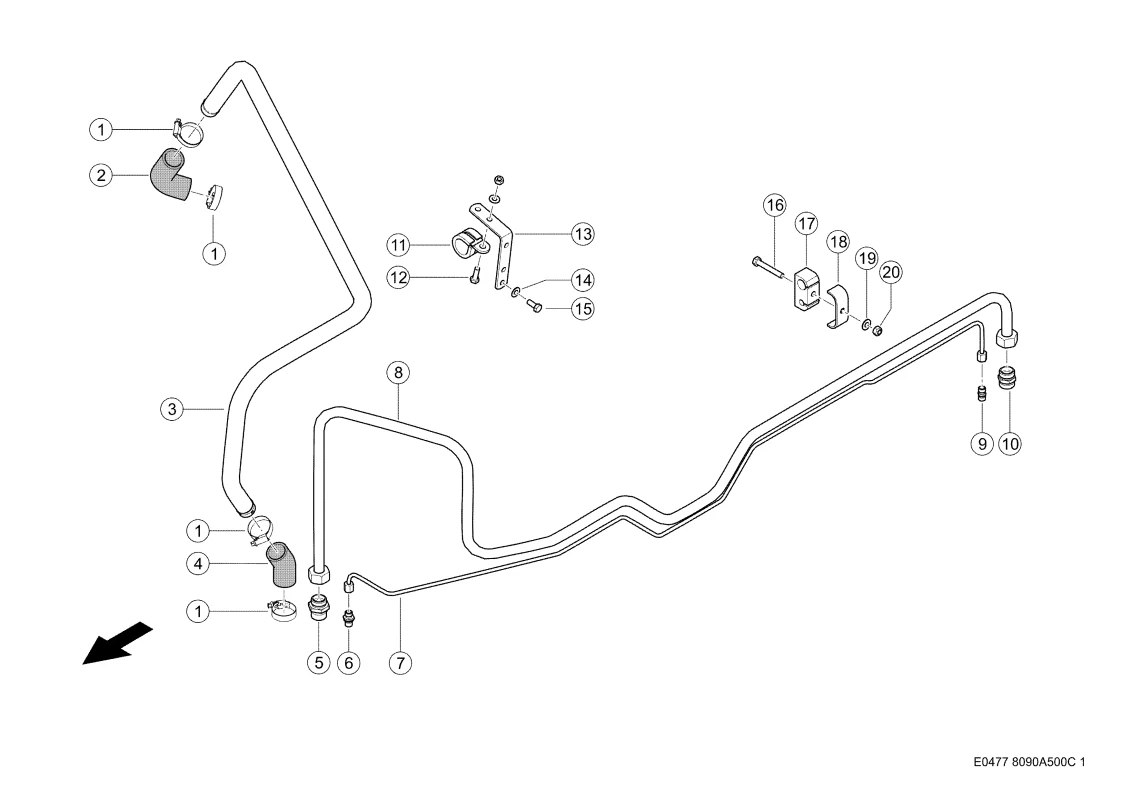

Установка чистки сжатым воздухом. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 2
Установка чистки сжатым воздухом. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Зажим Шланговый 0004085583 |
| Ссылка на деталь | 0004085583 |
| Номер на схеме | 2 |
| Название детали | Колено Резиновое 0007996350 |
| Ссылка на деталь | 0007996350 |
| Номер на схеме | 3 |
| Название детали | Труба Всасывания Воздуха 0007737910 |
| Ссылка на деталь | 0007737910 |
| Номер на схеме | 4 |
| Название детали | Колено Резиновое 0007990560 |
| Ссылка на деталь | 0007990560 |
| Номер на схеме | 5 |
| Название детали | Штуцер Резьбовой 0002339240 |
| Ссылка на деталь | 0002339240 |
| Номер на схеме | 6 |
| Название детали | Штуцер Резьбовой 0002139740 |
| Ссылка на деталь | 0002139740 |
| Номер на схеме | 7 |
| Название детали | Труба 0007739680 |
| Ссылка на деталь | 0007739680 |
| Номер на схеме | 8 |
| Название детали | Труба 0007812421 |
| Ссылка на деталь | 0007812421 |
| Номер на схеме | 9 |
| Название детали | Штуцер 0002387170 |
| Ссылка на деталь | 0002387170 |
| Номер на схеме | 10 |
| Название детали | Штуцер 0002387980 |
| Ссылка на деталь | 0002387980 |
| Номер на схеме | 11 |
| Название детали | Крепежный Хомут 0002150830 |
| Ссылка на деталь | 0002150830 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 13 |
| Название детали | Держатель 0007809210 |
| Ссылка на деталь | 0007809210 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002444150 |
| Ссылка на деталь | 0002444150 |
| Номер на схеме | 17 |
| Название детали | Опорна Резиновая 0006071110 |
| Ссылка на деталь | 0006071110 |
| Номер на схеме | 18 |
| Название детали | Скоба Крепежная 0006892370 |
| Ссылка на деталь | 0006892370 |
| Номер на схеме | 19 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 20 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Навесные детали / пневматика, Принадлежности / Монтажный Набор, Установка чистки сжатым воздухом |
