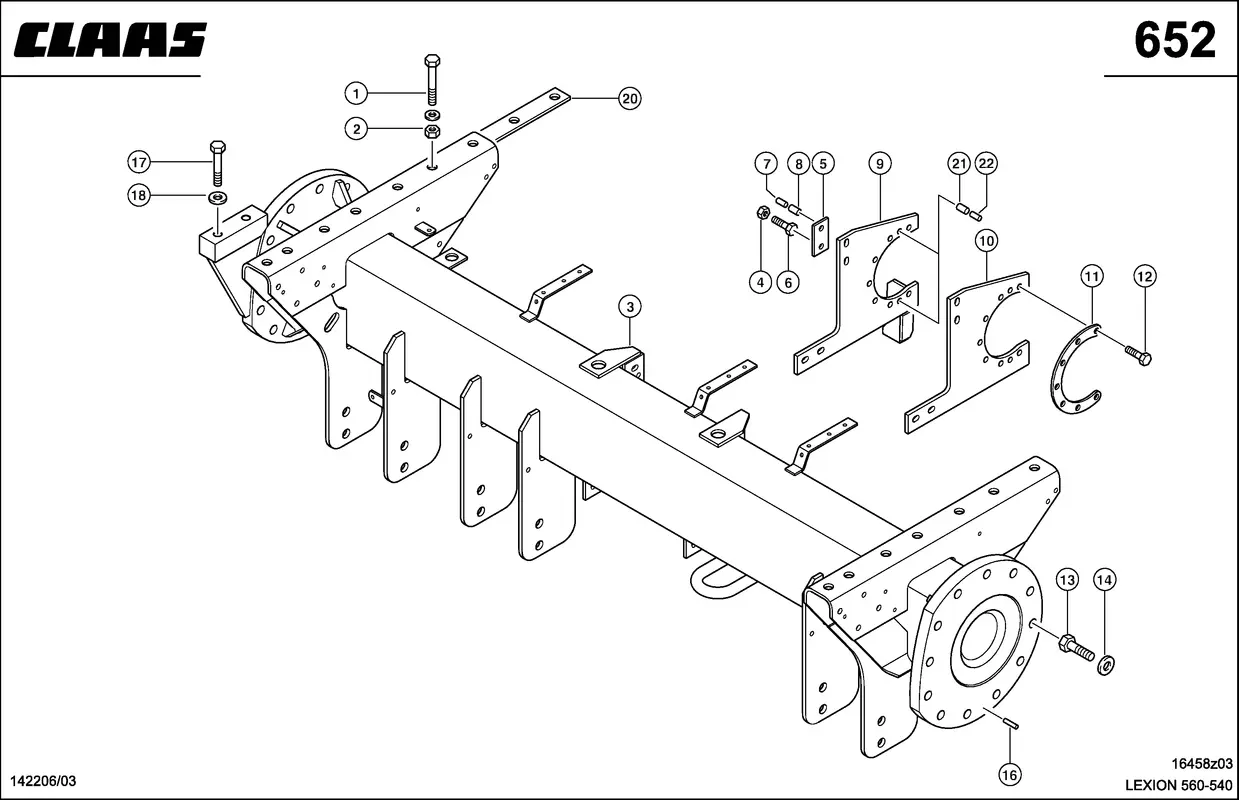

Ведущий мост. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Ведущий мост. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Винт 6-Гр. 0002424110 |
| Ссылка на деталь | 0002424110 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002121910 |
| Ссылка на деталь | 0002121910 |
| Номер на схеме | 2 |
| Название детали | Гайка Стопорная 0002335510 |
| Ссылка на деталь | 0002335510 |
| Номер на схеме | 3 |
| Название детали | Мост Ведущий 0007697341 |
| Ссылка на деталь | 0007697341 |
| Номер на схеме | 4 |
| Название детали | Гайка Стопорная 0009515380 |
| Ссылка на деталь | 0009515380 |
| Номер на схеме | 5 |
| Название детали | Щиток 0007693740 |
| Ссылка на деталь | 0007693740 |
| Номер на схеме | 6 |
| Название детали | Винт 0002182000 |
| Ссылка на деталь | 0002182000 |
| Номер на схеме | 7 |
| Название детали | Штифт Распорный 0002190480 |
| Ссылка на деталь | 0002190480 |
| Номер на схеме | 8 |
| Название детали | Штифт Распорный 0002440030 |
| Ссылка на деталь | 0002440030 |
| Номер на схеме | 9 |
| Название детали | Щиток Опорный Пр. 0007698390 |
| Ссылка на деталь | 0007698390 |
| Номер на схеме | 10 |
| Название детали | Щиток Опорный 0007698380 |
| Ссылка на деталь | 0007698380 |
| Номер на схеме | 11 |
| Название детали | Щиток 0007693730 |
| Ссылка на деталь | 0007693730 |
| Номер на схеме | 12 |
| Название детали | Винт 0002182000 |
| Ссылка на деталь | 0002182000 |
| Номер на схеме | 13 |
| Название детали | Винт Стопорный 0002192610 |
| Ссылка на деталь | 0002192610 |
| Номер на схеме | 14 |
| Название детали | Кольцо Пружинное 0002351371 |
| Ссылка на деталь | 0002351371 |
| Номер на схеме | 16 |
| Название детали | Штифт Цилиндрич. 0006316870 |
| Ссылка на деталь | 0006316870 |
| Номер на схеме | 17 |
| Название детали | Винт 6-Гр. 0002339850 |
| Ссылка на деталь | 0002339850 |
| Номер на схеме | 18 |
| Название детали | Кольцо Пружинное 0002351371 |
| Ссылка на деталь | 0002351371 |
| Номер на схеме | 20 |
| Название детали | Планка Упрочн. 0007506821 |
| Ссылка на деталь | 0007506821 |
| Номер на схеме | 21 |
| Название детали | Штифт Распорный 0002137131 |
| Ссылка на деталь | 0002137131 |
| Номер на схеме | 22 |
| Название детали | Штифт Распорный 0002369012 |
| Ссылка на деталь | 0002369012 |
