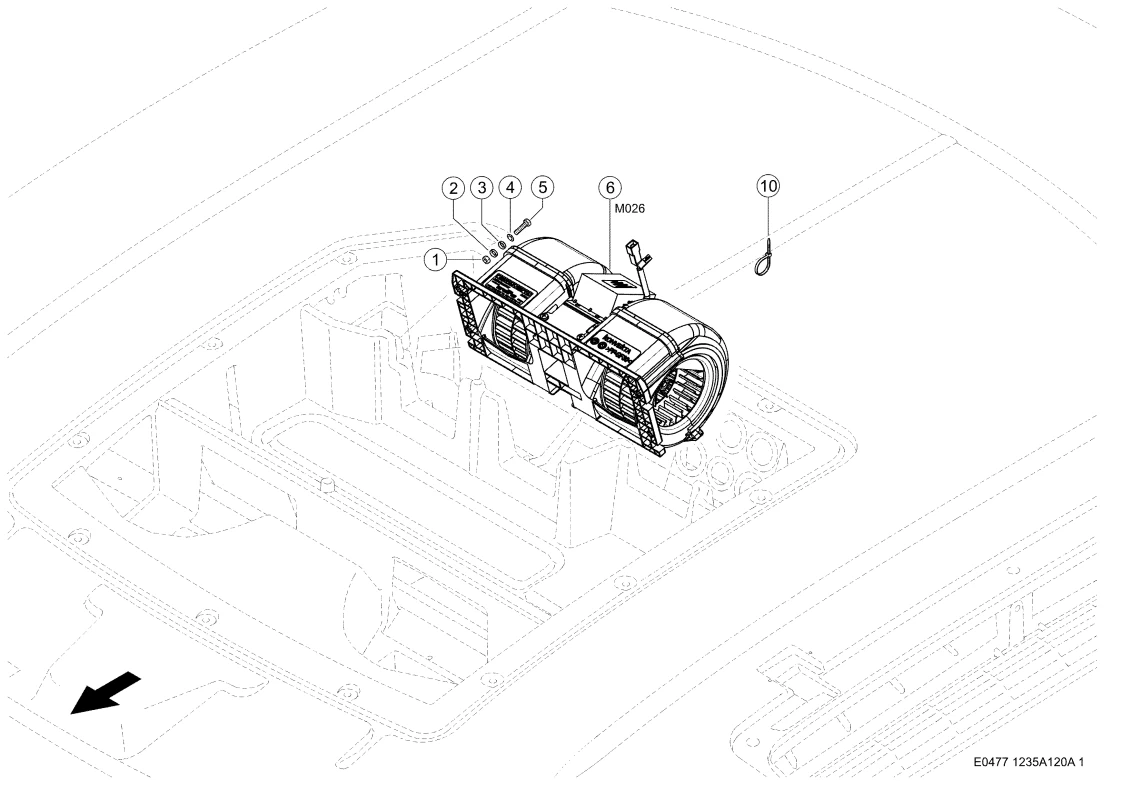

Вентилятор. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Вентилятор. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 2 |
| Название детали | Шайба Сферическая 0002173340 |
| Ссылка на деталь | 0002173340 |
| Номер на схеме | 3 |
| Название детали | Конус 0002173350 |
| Ссылка на деталь | 0002173350 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 5 |
| Название детали | Винт С Цил.гол. 0002164690 |
| Ссылка на деталь | 0002164690 |
| Номер на схеме | 6 |
| Название детали | Вентилятор 0005371040 |
| Ссылка на деталь | 0005371040 |
| Номер на схеме | 6 |
| Название детали | Вентилятор 0006258613 |
| Ссылка на деталь | 0006258613 |
| Номер на схеме | 6 |
| Название детали | Сопротивление 0029007230 |
| Ссылка на деталь | 0029007230 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел |
