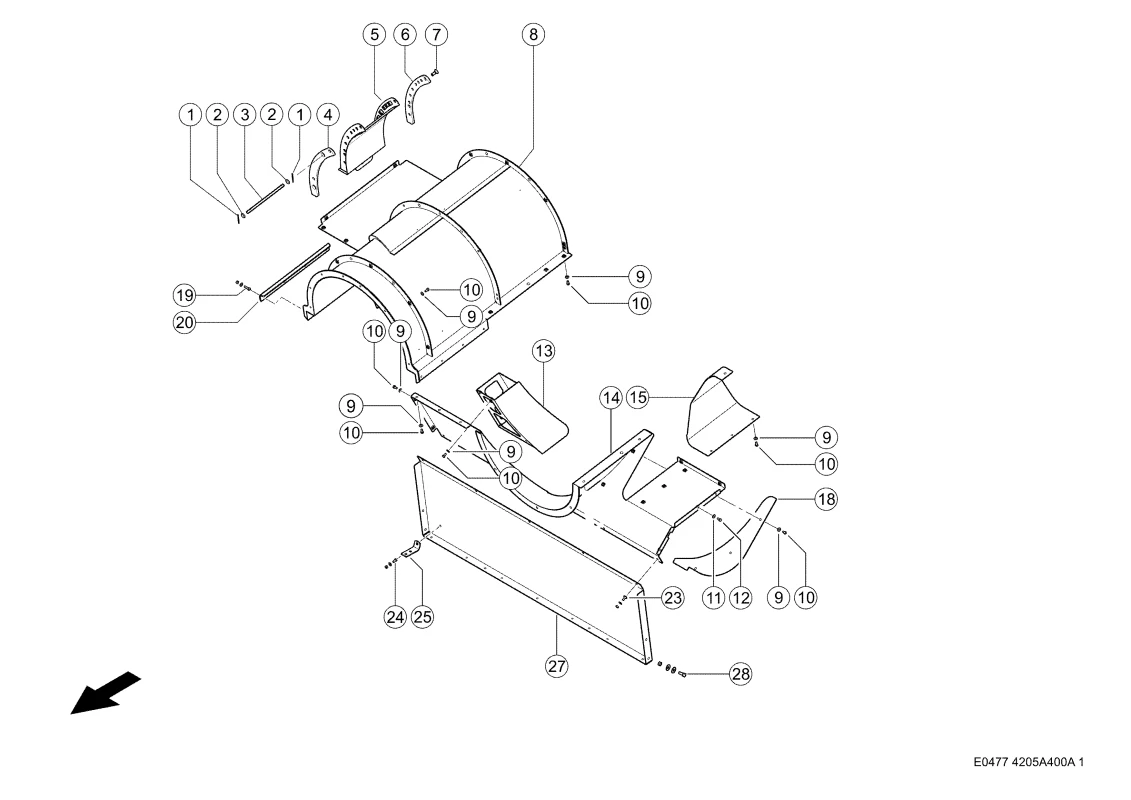

Выходная воронка. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999
Выходная воронка. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999
Описание
| Номер на схеме | 1 |
| Название детали | Шплинт 0002377390 |
| Ссылка на деталь | 0002377390 |
| Номер на схеме | 2 |
| Название детали | Шайба 0002342830 |
| Ссылка на деталь | 0002342830 |
| Номер на схеме | 3 |
| Название детали | Вал Кпп 0005568720 |
| Ссылка на деталь | 0005568720 |
| Номер на схеме | 4 |
| Название детали | Шина 0005136611 |
| Ссылка на деталь | 0005136611 |
| Номер на схеме | 5 |
| Название детали | Щиток Направл. 0005568700 |
| Ссылка на деталь | 0005568700 |
| Номер на схеме | 6 |
| Название детали | Шина 0005136601 |
| Ссылка на деталь | 0005136601 |
| Номер на схеме | 7 |
| Название детали | Винт Потайной 0002378280 |
| Ссылка на деталь | 0002378280 |
| Номер на схеме | 8 |
| Название детали | Кожух Ротора 0005567900 |
| Ссылка на деталь | 0005567900 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Щиток Направл. 0005568270 |
| Ссылка на деталь | 0005568270 |
| Номер на схеме | 14 |
| Название детали | Кожух Ротора 0005567800 |
| Ссылка на деталь | 0005567800 |
| Номер на схеме | 15 |
| Название детали | Щиток Направл. 0005537610 |
| Ссылка на деталь | 0005537610 |
| Номер на схеме | 18 |
| Название детали | Шина Направляющая 0005567950 |
| Ссылка на деталь | 0005567950 |
| Номер на схеме | 19 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 19 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 19 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 20 |
| Название детали | Планка Зажимная 0007823880 |
| Ссылка на деталь | 0007823880 |
| Номер на схеме | 23 |
| Название детали | Винт Полупотайной 0002349530 |
| Ссылка на деталь | 0002349530 |
| Номер на схеме | 23 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 23 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 24 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 25 |
| Название детали | Уголок 0000151020 |
| Ссылка на деталь | 0000151020 |
| Номер на схеме | 27 |
| Название детали | Щиток 0005568201 |
| Ссылка на деталь | 0005568201 |
| Номер на схеме | 28 |
| Название детали | Болт 6-Гр. 0002373830 |
| Ссылка на деталь | 0002373830 |
| Номер на схеме | 28 |
| Название детали | Шайба Контактная 0002393941 |
| Ссылка на деталь | 0002393941 |
| Номер на схеме | 28 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Выходная воронка, Отделение Зерна, Ротор |
