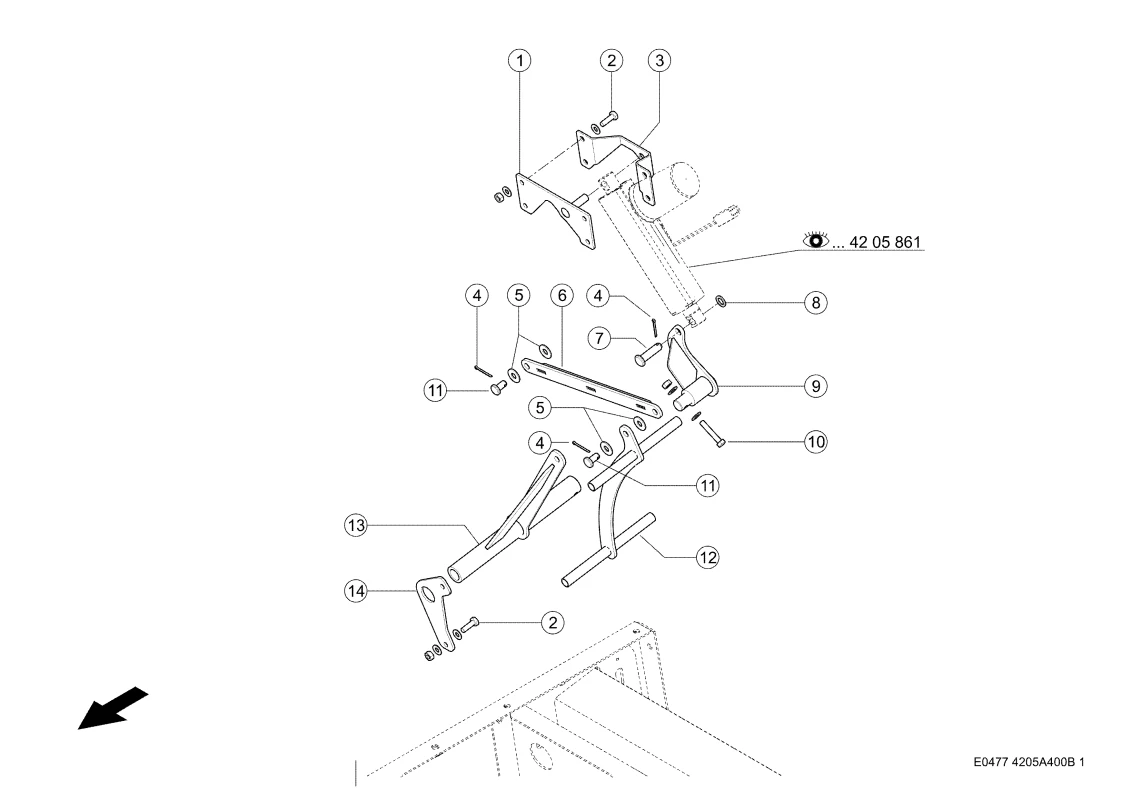

Выходная воронка. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1

Артикул: 187175801 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Держатель 0005137250
Ссылка на деталь	0005137250

Номер на схеме	2
Название детали	Болт 6-Гр. 0002374420
Ссылка на деталь	0002374420

Номер на схеме	2
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	2
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	3
Название детали	Щиток 0005137280
Ссылка на деталь	0005137280

Номер на схеме	4
Название детали	Шплинт 0002350840
Ссылка на деталь	0002350840

Номер на схеме	5
Название детали	Шайба 0002368310
Ссылка на деталь	0002368310

Номер на схеме	6
Название детали	Тяга Соединит. 0005136730
Ссылка на деталь	0005136730

Номер на схеме	7
Название детали	Палец 0002445150
Ссылка на деталь	0002445150

Номер на схеме	8
Название детали	Диск 0002370430
Ссылка на деталь	0002370430

Номер на схеме	9
Название детали	Щиток 0005137290
Ссылка на деталь	0005137290

Номер на схеме	10
Название детали	Винт 6-Гр. 0002159230
Ссылка на деталь	0002159230

Номер на схеме	10
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	10
Название детали	Гайка 6-Гр. 0002389010
Ссылка на деталь	0002389010

Номер на схеме	11
Название детали	Палец 0002379320
Ссылка на деталь	0002379320

Номер на схеме	12
Название детали	Держатель 0005136630
Ссылка на деталь	0005136630

Номер на схеме	13
Название детали	Вал Кпп 0005137210
Ссылка на деталь	0005137210

Номер на схеме	14
Название детали	Щиток Опорный 0005137330
Ссылка на деталь	0005137330

Детали

Совместимая модель	Tucano, Tucano-570, Tucano-580
Производитель	Claas
Узел	Выходная воронка, Отделение Зерна, Ротор
