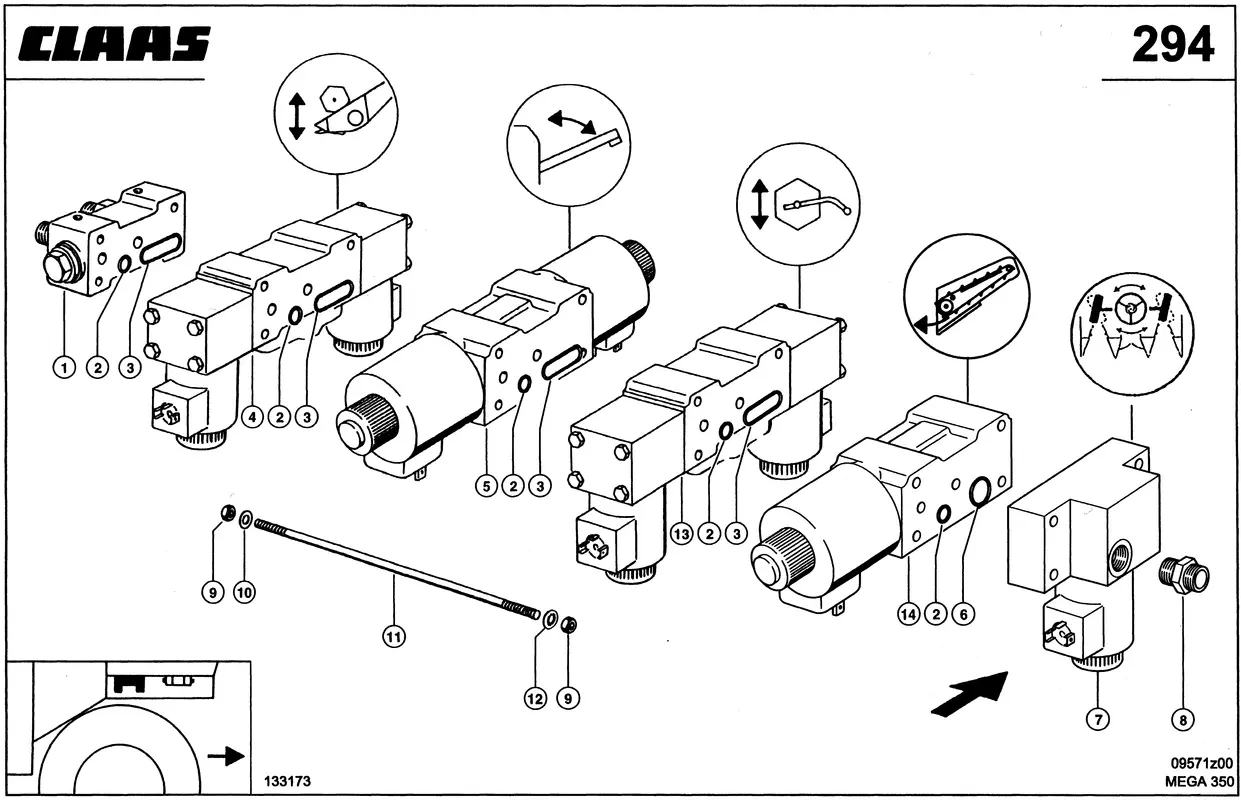

Задн. Распределитель. Клапаны. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 — 83699999. Схема 1
Задн. Распределитель. Клапаны. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 — 83699999. Схема 1
Описание
| Номер на схеме | 0 |
| Название детали | Блок Распределит. 0000402890 |
| Ссылка на деталь | 0000402890 |
| Номер на схеме | 1 |
| Название детали | Клапан Гидравл. 0006025553 |
| Ссылка на деталь | 0006025553 |
| Номер на схеме | 1 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 1 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002134640 |
| Ссылка на деталь | 0002134640 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002386781 |
| Ссылка на деталь | 0002386781 |
| Номер на схеме | 4 |
| Название детали | 3/3 Распределит. 0000841300 |
| Ссылка на деталь | 0000841300 |
| Номер на схеме | 5 |
| Название детали | Узел Управл. 0006437341 |
| Ссылка на деталь | 0006437341 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0002384510 |
| Ссылка на деталь | 0002384510 |
| Номер на схеме | 7 |
| Название детали | Клапан Запорный 0000829910 |
| Ссылка на деталь | 0000829910 |
| Номер на схеме | 8 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Шайба 0002330050 |
| Ссылка на деталь | 0002330050 |
| Номер на схеме | 11 |
| Название детали | Шпилька 0002154570 |
| Ссылка на деталь | 0002154570 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | 3/3 Распределит. 0000841290 |
| Ссылка на деталь | 0000841290 |
| Номер на схеме | 14 |
| Название детали | Узел Управл. 0000402910 |
| Ссылка на деталь | 0000402910 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Mega-350 |
| Узел | Гидравлика, Задн. Распределитель, Клапаны |
