Задняя крышка. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Задняя крышка. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 175675835
Категории: Схемы на сельхозтехнику, Схемы узлов Claas

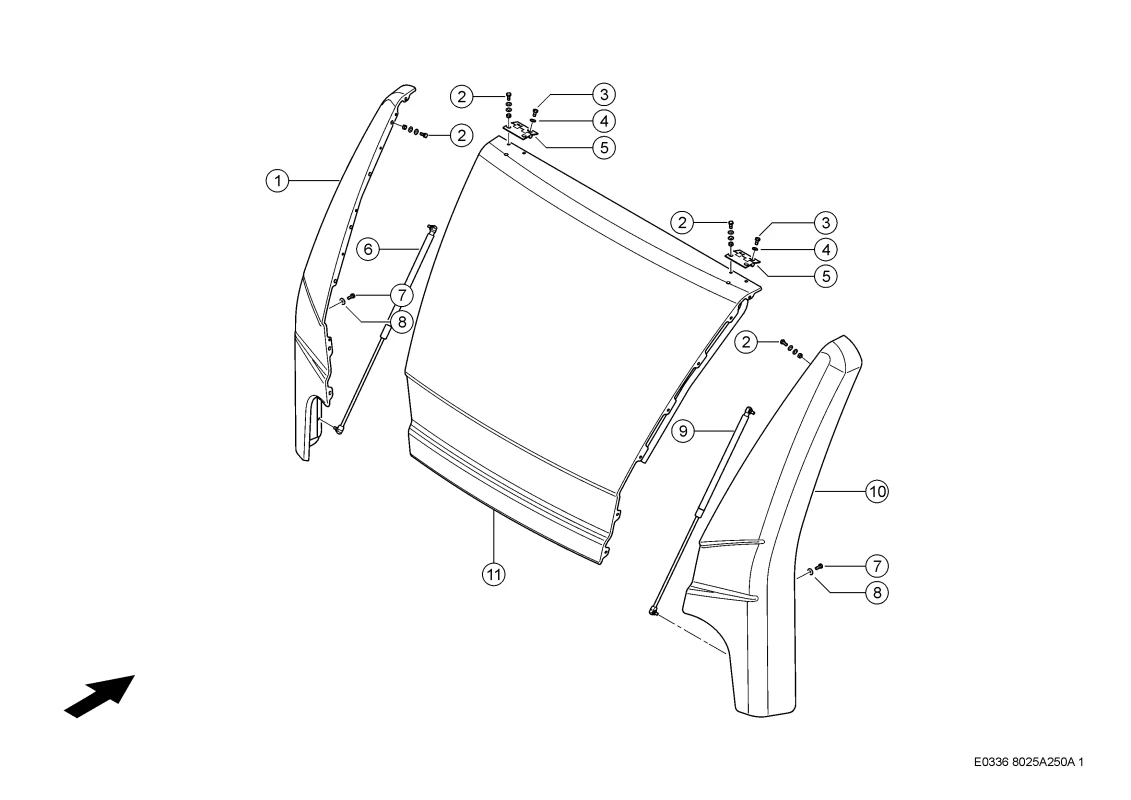

Описание
Номер на схеме | 1 |
Название детали | Заслонка Задняя 0005499622 |
Ссылка на деталь | 0005499622 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 2 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 4 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 5 |
Название детали | Шарнир 0000904392 |
Ссылка на деталь | 0000904392 |
Номер на схеме | 6 |
Название детали | Элемент Упругий 0002172560 |
Ссылка на деталь | 0002172560 |
Номер на схеме | 7 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 9 |
Название детали | Элемент Упругий 0002172600 |
Ссылка на деталь | 0002172600 |
Номер на схеме | 10 |
Название детали | Заслонка Задняя 0005499632 |
Ссылка на деталь | 0005499632 |
Номер на схеме | 11 |
Название детали | Заслонка Задняя 0005499641 |
Ссылка на деталь | 0005499641 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Задняя крышка, Навесные детали / пневматика, Облицовка / кожухи |
