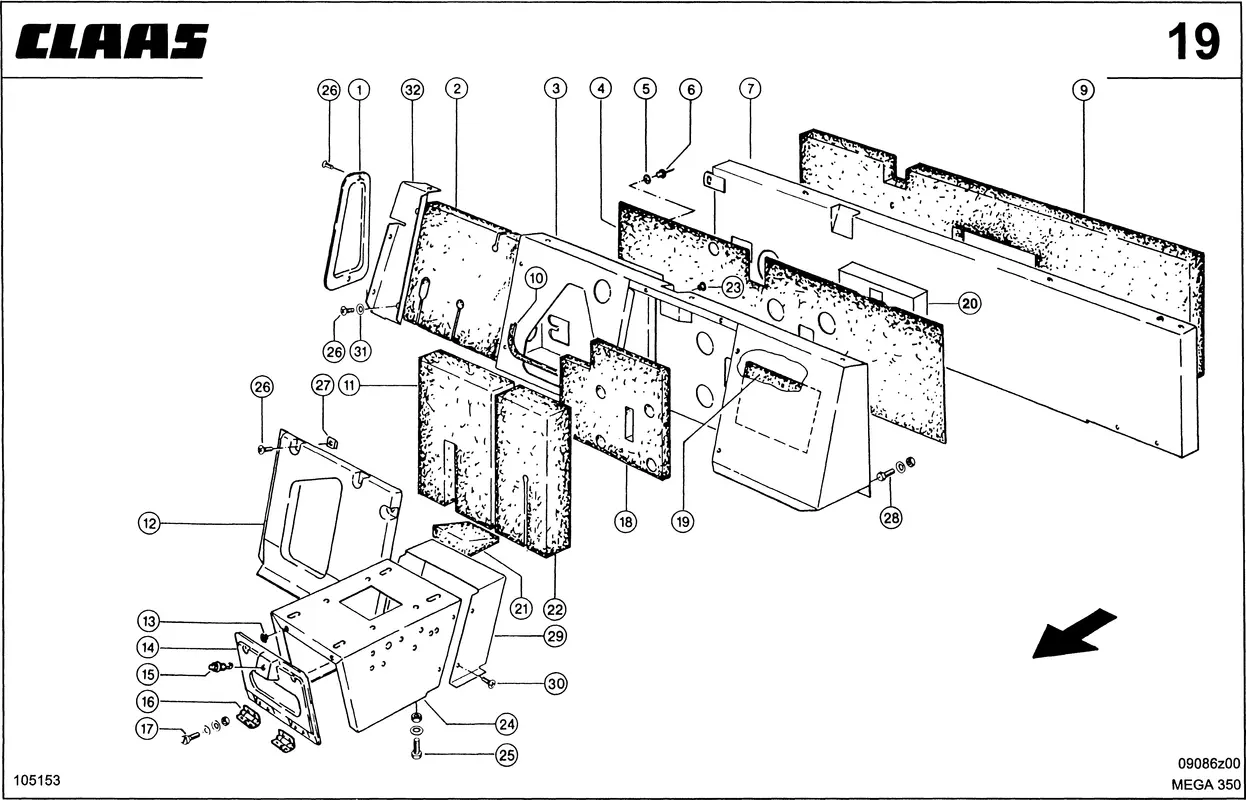

Задняя стенка кабины – низ. Площадка водителя. Запчасти для комбайнов mega 350 № машины 83500011 83599999
Задняя стенка кабины – низ. Площадка водителя. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Описание
| Номер на схеме | 1 |
| Название детали | Крышка 0005463190 |
| Ссылка на деталь | 0005463190 |
| Номер на схеме | 2 |
| Название детали | Изоляция 0006642590 |
| Ссылка на деталь | 0006642590 |
| Номер на схеме | 3 |
| Название детали | Тоннель 0005462710 |
| Ссылка на деталь | 0005462710 |
| Номер на схеме | 4 |
| Название детали | Изоляция 0006642691 |
| Ссылка на деталь | 0006642691 |
| Номер на схеме | 5 |
| Название детали | Диск 0002448970 |
| Ссылка на деталь | 0002448970 |
| Номер на схеме | 6 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
| Номер на схеме | 7 |
| Название детали | Стенка Задняя 0006368020 |
| Ссылка на деталь | 0006368020 |
| Номер на схеме | 9 |
| Название детали | Изоляция 0006642761 |
| Ссылка на деталь | 0006642761 |
| Номер на схеме | 10 |
| Название детали | Защита Кромок 0002007060 |
| Ссылка на деталь | 0002007060 |
| Номер на схеме | 11 |
| Название детали | Изоляция 0006237590 |
| Ссылка на деталь | 0006237590 |
| Номер на схеме | 12 |
| Название детали | Крышка 0005463201 |
| Ссылка на деталь | 0005463201 |
| Номер на схеме | 13 |
| Название детали | Буфер Рез. 0006877470 |
| Ссылка на деталь | 0006877470 |
| Номер на схеме | 14 |
| Название детали | Щиток 0005463210 |
| Ссылка на деталь | 0005463210 |
| Номер на схеме | 15 |
| Название детали | Заглушка 0006229531 |
| Ссылка на деталь | 0006229531 |
| Номер на схеме | 16 |
| Название детали | Шарнир 0007257730 |
| Ссылка на деталь | 0007257730 |
| Номер на схеме | 17 |
| Название детали | Винт С Плоск.гол. 0002350162 |
| Ссылка на деталь | 0002350162 |
| Номер на схеме | 17 |
| Название детали | С-Гайка Комбинир. 0002154070 |
| Ссылка на деталь | 0002154070 |
| Номер на схеме | 17 |
| Название детали | Диск 0002448970 |
| Ссылка на деталь | 0002448970 |
| Номер на схеме | 18 |
| Название детали | Изоляция 0006187371 |
| Ссылка на деталь | 0006187371 |
| Номер на схеме | 19 |
| Название детали | Пластина Изоляц. 0006010781 |
| Ссылка на деталь | 0006010781 |
| Номер на схеме | 20 |
| Название детали | Изоляция 0005411360 |
| Ссылка на деталь | 0005411360 |
| Номер на схеме | 21 |
| Название детали | Изоляция 0006238130 |
| Ссылка на деталь | 0006238130 |
| Номер на схеме | 22 |
| Название детали | Изоляция 0006237580 |
| Ссылка на деталь | 0006237580 |
| Номер на схеме | 23 |
| Название детали | Заглушка 0002440790 |
| Ссылка на деталь | 0002440790 |
| Номер на схеме | 24 |
| Название детали | Консоль Сиденья 0005462721 |
| Ссылка на деталь | 0005462721 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 25 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 26 |
| Название детали | Винт Д/Лист.мет. 0002331213 |
| Ссылка на деталь | 0002331213 |
| Номер на схеме | 27 |
| Название детали | Гайка Д/Лист.Мет. 0002394870 |
| Ссылка на деталь | 0002394870 |
| Номер на схеме | 28 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 28 |
| Название детали | Винт Полупотайной 0002364490 |
| Ссылка на деталь | 0002364490 |
| Номер на схеме | 28 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 28 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 29 |
| Название детали | Щиток Защитный 0005462730 |
| Ссылка на деталь | 0005462730 |
| Номер на схеме | 30 |
| Название детали | Винт Для Жести 0002157200 |
| Ссылка на деталь | 0002157200 |
| Номер на схеме | 30 |
| Название детали | Гайка Д/Лист.мет. 0002157380 |
| Ссылка на деталь | 0002157380 |
| Номер на схеме | 31 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 32 |
| Название детали | Щиток Соединит. 0005462740 |
| Ссылка на деталь | 0005462740 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Задняя стенка кабины – низ, Кабина / площадка водителя, Площадка Водителя |
