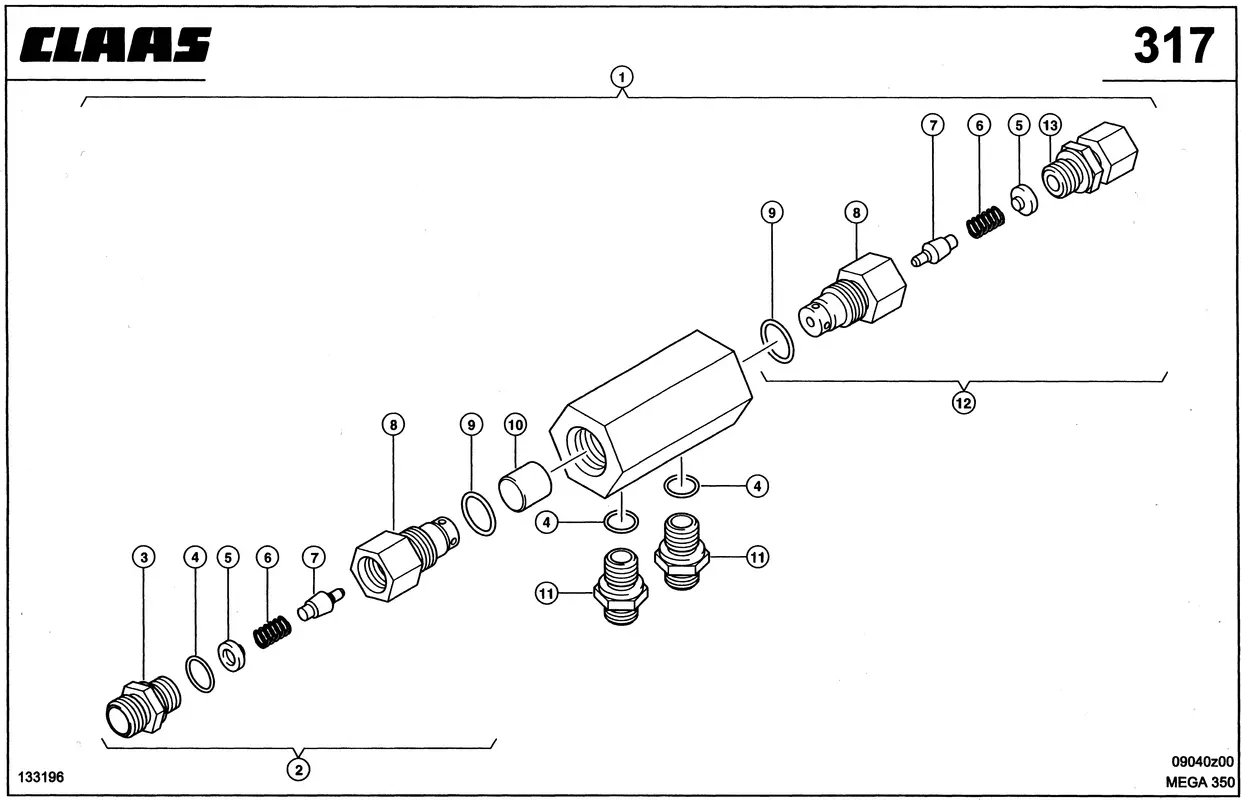

Запорный блок, гидравлический цилиндр – выгрузная труба зерн. Цилиндр. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 83699999

Запорный блок, гидравлический цилиндр – выгрузная труба зерн. Цилиндр. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999

Артикул: 146878117 Категории: Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Клапан Запорный 0000882560
Ссылка на деталь	0000882560

Номер на схеме	2
Название детали	Патрон Клапана 0000888131
Ссылка на деталь	0000888131

Номер на схеме	3
Название детали	Штуцер Резьбовой 0002159170
Ссылка на деталь	0002159170

Номер на схеме	3
Название детали	Кольцо Уплотнит. 0002158380
Ссылка на деталь	0002158380

Номер на схеме	4
Название детали	Кольцо Уплотнит. 0002158380
Ссылка на деталь	0002158380

Номер на схеме	5
Название детали	Направляющая Пруж 0006437040
Ссылка на деталь	0006437040

Номер на схеме	6
Название детали	Пружина Сжатия 0006437050
Ссылка на деталь	0006437050

Номер на схеме	7
Название детали	Клапан Обратный 0006725841
Ссылка на деталь	0006725841

Номер на схеме	8
Название детали	Вставка Резьбовая 0006313740
Ссылка на деталь	0006313740

Номер на схеме	9
Название детали	Кольцо Уплотнит. 0002158390
Ссылка на деталь	0002158390

Номер на схеме	10
Название детали	Ролик Цилиндрич. 0002153120
Ссылка на деталь	0002153120

Номер на схеме	11
Название детали	Штуцер Резьбовой 0002131960
Ссылка на деталь	0002131960

Номер на схеме	11
Название детали	Кольцо Уплотнит. 0002158380
Ссылка на деталь	0002158380

Номер на схеме	12
Название детали	Патрон Клапана 0006313880
Ссылка на деталь	0006313880

Номер на схеме	13
Название детали	Штуцер Резьбовой 0002131950
Ссылка на деталь	0002131950

Детали

Совместимая модель	Mega, Mega-350
Производитель	Claas
Узел	Гидравлика, Запорный блок, гидравлический цилиндр – выгрузная труба зерн, Цилиндр
