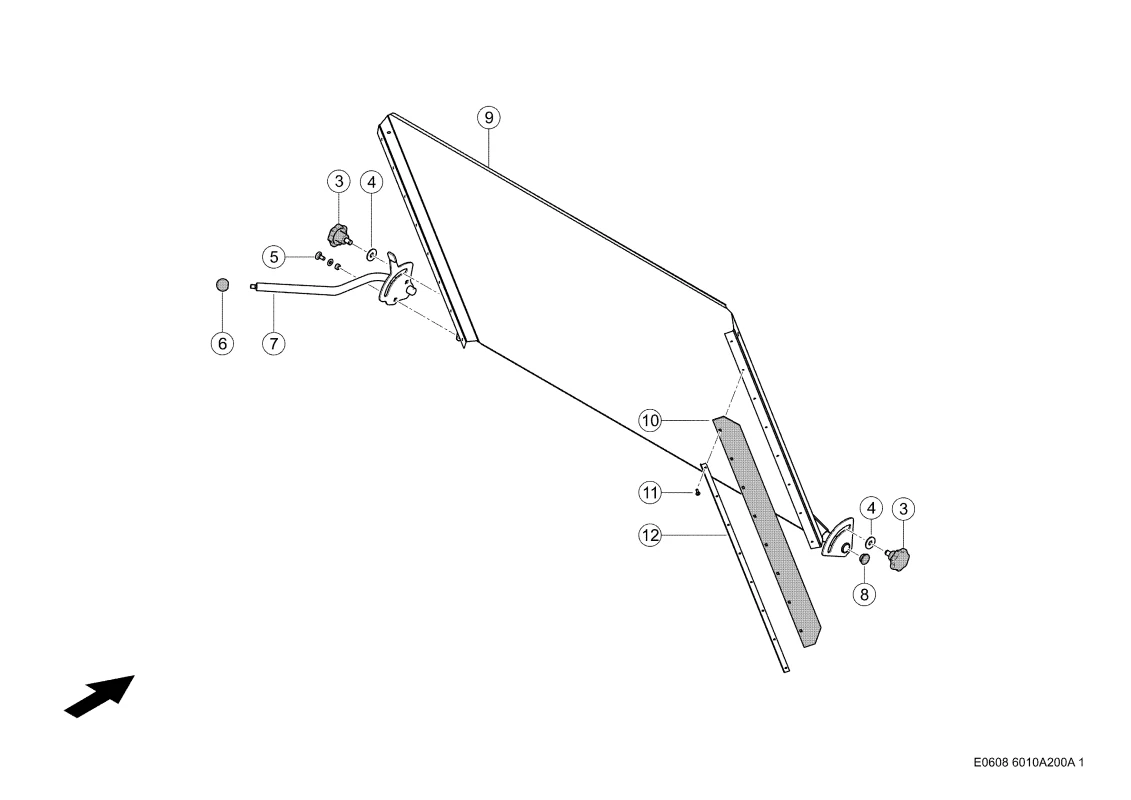

Заслонка измельчителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Заслонка измельчителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 141176736
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 3 |
Название детали | Ручка Звездообр. 0000616050 |
Ссылка на деталь | 0000616050 |
Номер на схеме | 4 |
Название детали | Шайба Контактная 0002393951 |
Ссылка на деталь | 0002393951 |
Номер на схеме | 5 |
Название детали | Винт Полупотайной 0002349530 |
Ссылка на деталь | 0002349530 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 5 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 6 |
Название детали | Кнопка Сферич. 0002152980 |
Ссылка на деталь | 0002152980 |
Номер на схеме | 7 |
Название детали | Рычаг 0005578050 |
Ссылка на деталь | 0005578050 |
Номер на схеме | 8 |
Название детали | Заглушка 0002382710 |
Ссылка на деталь | 0002382710 |
Номер на схеме | 9 |
Название детали | Щиток 0005578040 |
Ссылка на деталь | 0005578040 |
Номер на схеме | 10 |
Название детали | Полоска Уплотн. 0005517930 |
Ссылка на деталь | 0005517930 |
Номер на схеме | 11 |
Название детали | Заклепка 0002379501 |
Ссылка на деталь | 0002379501 |
Номер на схеме | 12 |
Название детали | Шина 0006784420 |
Ссылка на деталь | 0006784420 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Заслонка измельчителя, Соломоизмельчитель, Укладка Массы / Соломы |
