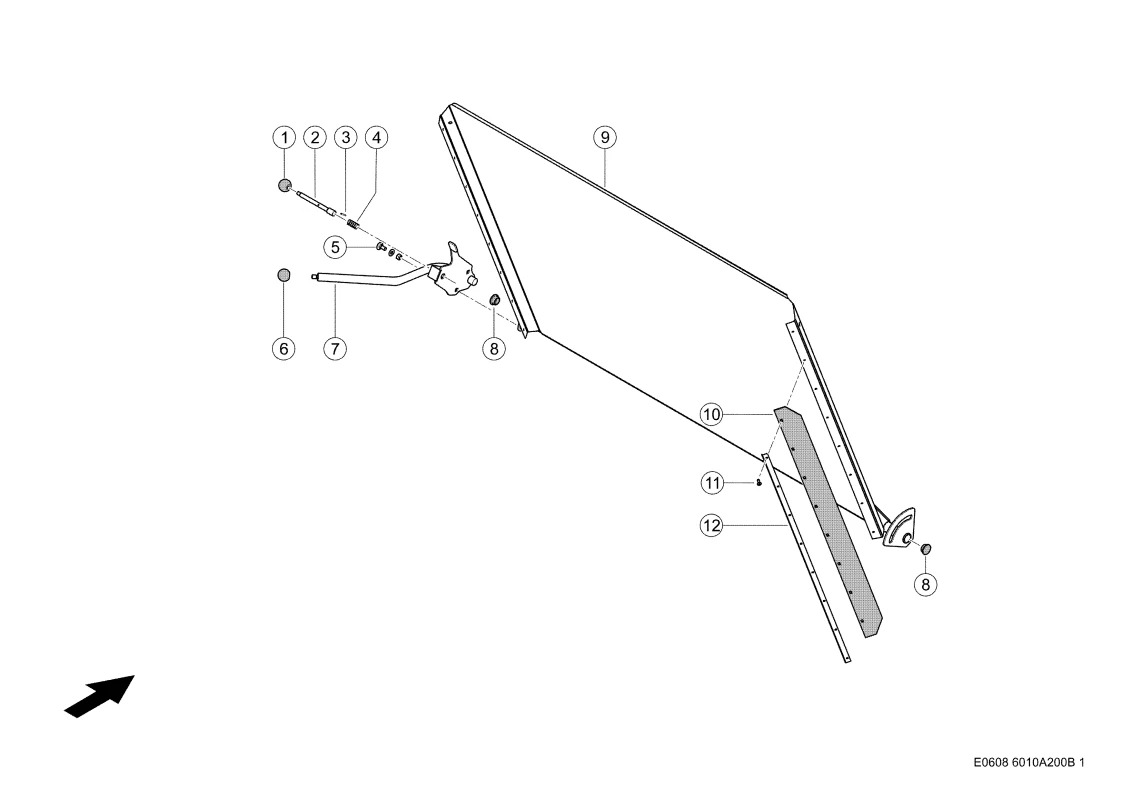

Заслонка измельчителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Заслонка измельчителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Кнопка Сферич. 0006331090 |
| Ссылка на деталь | 0006331090 |
| Номер на схеме | 2 |
| Название детали | Палец 0005338030 |
| Ссылка на деталь | 0005338030 |
| Номер на схеме | 3 |
| Название детали | Штифт Распорный 0002377941 |
| Ссылка на деталь | 0002377941 |
| Номер на схеме | 4 |
| Название детали | Пружина Сжатия 0005036930 |
| Ссылка на деталь | 0005036930 |
| Номер на схеме | 5 |
| Название детали | Винт Полупотайной 0002349530 |
| Ссылка на деталь | 0002349530 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 6 |
| Название детали | Кнопка Сферич. 0002152980 |
| Ссылка на деталь | 0002152980 |
| Номер на схеме | 7 |
| Название детали | Рычаг 0005578280 |
| Ссылка на деталь | 0005578280 |
| Номер на схеме | 8 |
| Название детали | Заглушка 0002382710 |
| Ссылка на деталь | 0002382710 |
| Номер на схеме | 9 |
| Название детали | Щиток 0005578040 |
| Ссылка на деталь | 0005578040 |
| Номер на схеме | 10 |
| Название детали | Полоска Уплотн. 0005517930 |
| Ссылка на деталь | 0005517930 |
| Номер на схеме | 11 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
| Номер на схеме | 12 |
| Название детали | Шина 0006784420 |
| Ссылка на деталь | 0006784420 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Заслонка измельчителя, Соломоизмельчитель, Укладка Массы / Соломы |
