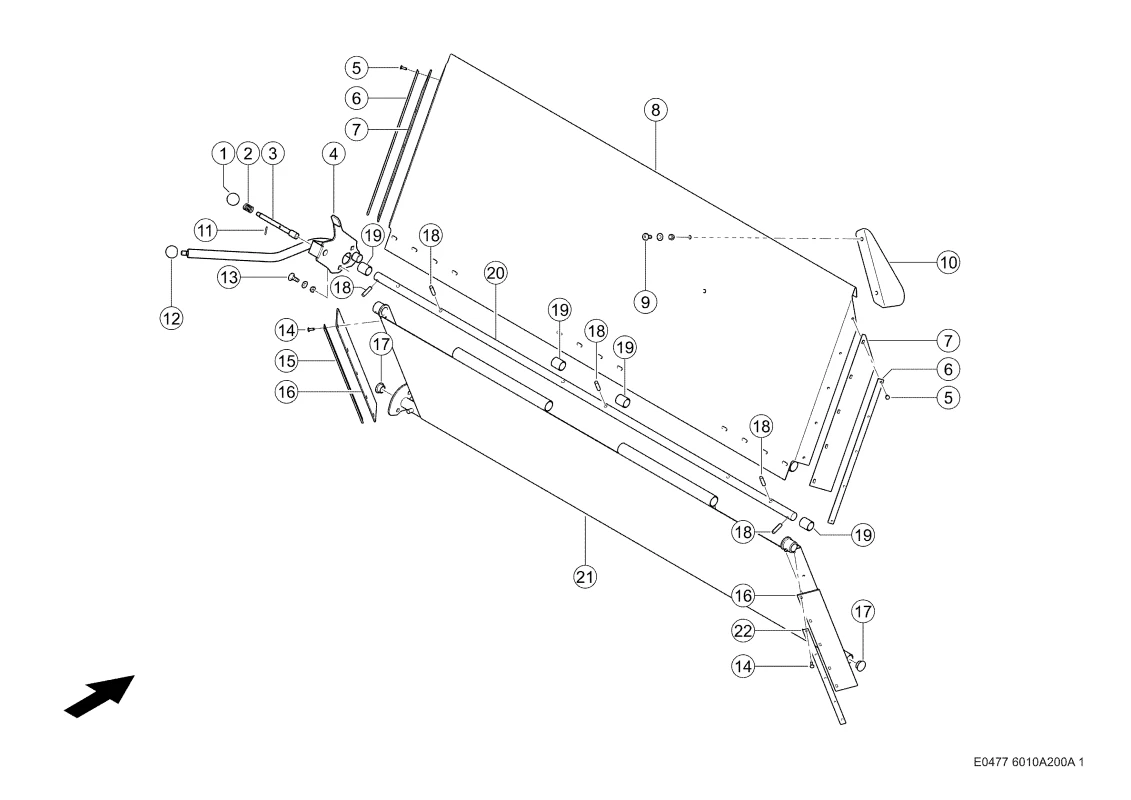

Заслонка измельчителя. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999
Заслонка измельчителя. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999
Описание
| Номер на схеме | 1 |
| Название детали | Кнопка Сферич. 0006331090 |
| Ссылка на деталь | 0006331090 |
| Номер на схеме | 2 |
| Название детали | Пружина Сжатия 0005036930 |
| Ссылка на деталь | 0005036930 |
| Номер на схеме | 3 |
| Название детали | Палец 0005338030 |
| Ссылка на деталь | 0005338030 |
| Номер на схеме | 4 |
| Название детали | Рычаг 0005578280 |
| Ссылка на деталь | 0005578280 |
| Номер на схеме | 5 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
| Номер на схеме | 6 |
| Название детали | Шина 0005561920 |
| Ссылка на деталь | 0005561920 |
| Номер на схеме | 7 |
| Название детали | Полоса 0005561910 |
| Ссылка на деталь | 0005561910 |
| Номер на схеме | 8 |
| Название детали | Дверка Верхняя 0005561850 |
| Ссылка на деталь | 0005561850 |
| Номер на схеме | 8 |
| Название детали | Дверка Верхняя 0023151990 |
| Ссылка на деталь | 0023151990 |
| Номер на схеме | 9 |
| Название детали | Винт С Плоской Головкой С Внутр. Шестигр 0009636680 |
| Ссылка на деталь | 0009636680 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 10 |
| Название детали | Щиток Направл. 0005561980 |
| Ссылка на деталь | 0005561980 |
| Номер на схеме | 11 |
| Название детали | Штифт Распорный 0002377941 |
| Ссылка на деталь | 0002377941 |
| Номер на схеме | 12 |
| Название детали | Кнопка Сферич. 0002152980 |
| Ссылка на деталь | 0002152980 |
| Номер на схеме | 13 |
| Название детали | Винт Полупотайной 0002335030 |
| Ссылка на деталь | 0002335030 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 14 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
| Номер на схеме | 15 |
| Название детали | Шина Левая 0005561940 |
| Ссылка на деталь | 0005561940 |
| Номер на схеме | 16 |
| Название детали | Полоса 0005561900 |
| Ссылка на деталь | 0005561900 |
| Номер на схеме | 16 |
| Название детали | Полоса 0005561900 |
| Ссылка на деталь | 0005561900 |
| Номер на схеме | 17 |
| Название детали | Заглушка 0002382710 |
| Ссылка на деталь | 0002382710 |
| Номер на схеме | 18 |
| Название детали | Штифт Распорный 0009580023 |
| Ссылка на деталь | 0009580023 |
| Номер на схеме | 19 |
| Название детали | Втулка Подшипника 0009672940 |
| Ссылка на деталь | 0009672940 |
| Номер на схеме | 20 |
| Название детали | Вал Кпп 0005561960 |
| Ссылка на деталь | 0005561960 |
| Номер на схеме | 21 |
| Название детали | Щиток 0005561821 |
| Ссылка на деталь | 0005561821 |
| Номер на схеме | 22 |
| Название детали | Шина Правая 0005561950 |
| Ссылка на деталь | 0005561950 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Заслонка измельчителя, Соломоизмельчитель, Укладка Массы / Соломы |
