Зеркало заднего вида, электр. Регулируем. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Зеркало заднего вида, электр. Регулируем. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 184478753
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

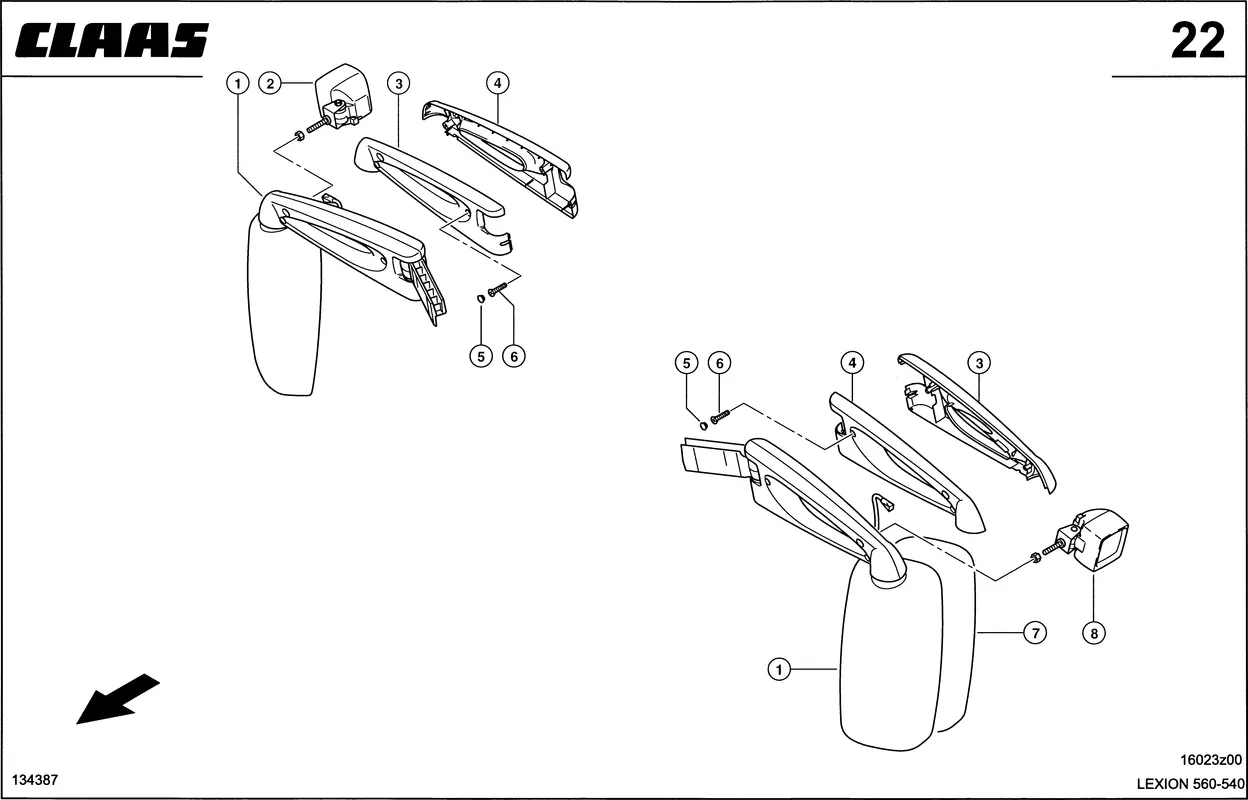

Номер на схеме | 0 |
Название детали | Кронштейн Зеркала 0005468120 |
Ссылка на деталь | 0005468120 |
Номер на схеме | 0 |
Название детали | Кронштейн Зеркала 0005468130 |
Ссылка на деталь | 0005468130 |
Номер на схеме | 1 |
Название детали | Корпус 0005468710 |
Ссылка на деталь | 0005468710 |
Номер на схеме | 2 |
Название детали | Фары Рабочие 0000148921 |
Ссылка на деталь | 0000148921 |
Номер на схеме | 3 |
Название детали | Щиток Наружный 0005468360 |
Ссылка на деталь | 0005468360 |
Номер на схеме | 4 |
Название детали | Щиток Наружный 0005468370 |
Ссылка на деталь | 0005468370 |
Номер на схеме | 5 |
Название детали | Колпачок 0005468920 |
Ссылка на деталь | 0005468920 |
Номер на схеме | 6 |
Название детали | Винт Pt 0011169320 |
Ссылка на деталь | 0011169320 |
Номер на схеме | 7 |
Название детали | Стекло Зеркальное 0005468400 |
Ссылка на деталь | 0005468400 |
Номер на схеме | 8 |
Название детали | Фары Рабочие 0000148911 |
Ссылка на деталь | 0000148911 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Зеркало, Зеркало заднего вида, электр. Регулируем, Кабина / площадка водителя |
