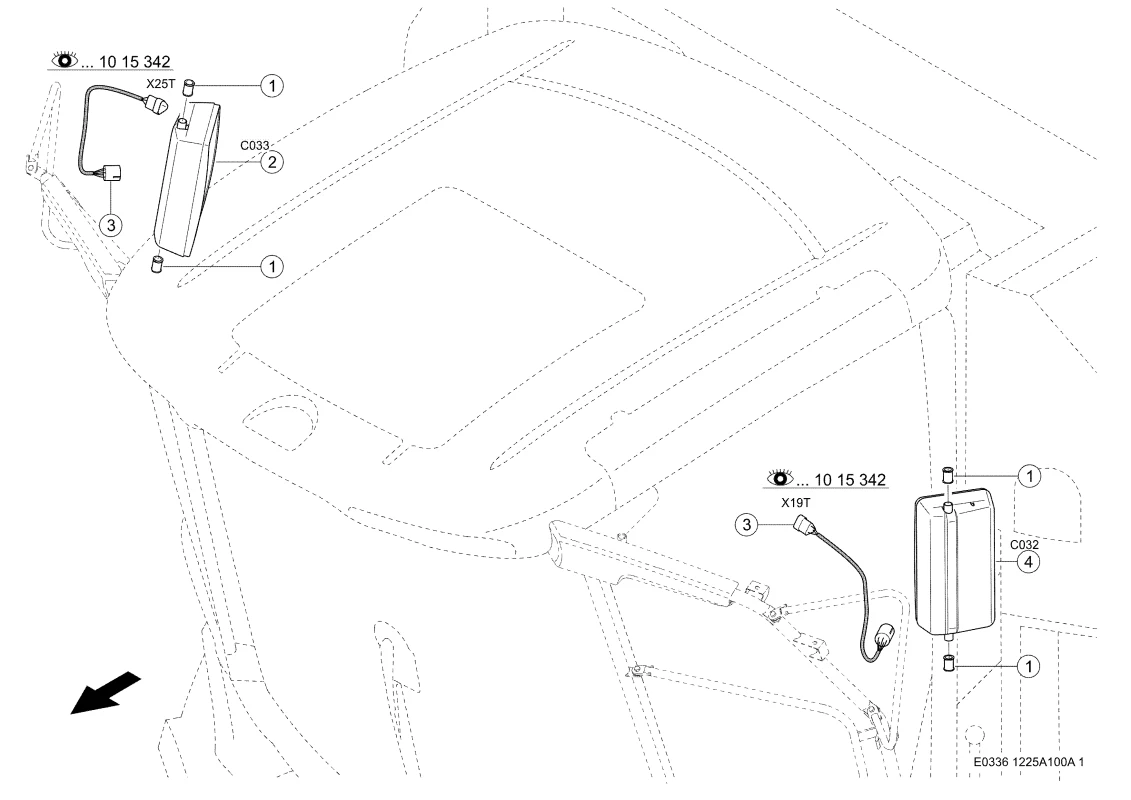

Зеркало. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Зеркало. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Артикул: 134979191 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Редуктор 0005643160 |
Ссылка на деталь | 0005643160 |
Номер на схеме | 2 |
Название детали | Зеркало Задн.вида 0005653680 |
Ссылка на деталь | 0005653680 |
Номер на схеме | 2 |
Название детали | Стекло Зеркальное 0005653700 |
Ссылка на деталь | 0005653700 |
Номер на схеме | 2 |
Название детали | Крышка 0005800550 |
Ссылка на деталь | 0005800550 |
Номер на схеме | 3 |
Название детали | Комплект Проводов 0000161640 |
Ссылка на деталь | 0000161640 |
Номер на схеме | 4 |
Название детали | Зеркало Задн.вида 0005653680 |
Ссылка на деталь | 0005653680 |
Номер на схеме | 4 |
Название детали | Стекло Зеркальное 0005653700 |
Ссылка на деталь | 0005653700 |
Номер на схеме | 4 |
Название детали | Крышка 0005800550 |
Ссылка на деталь | 0005800550 |
