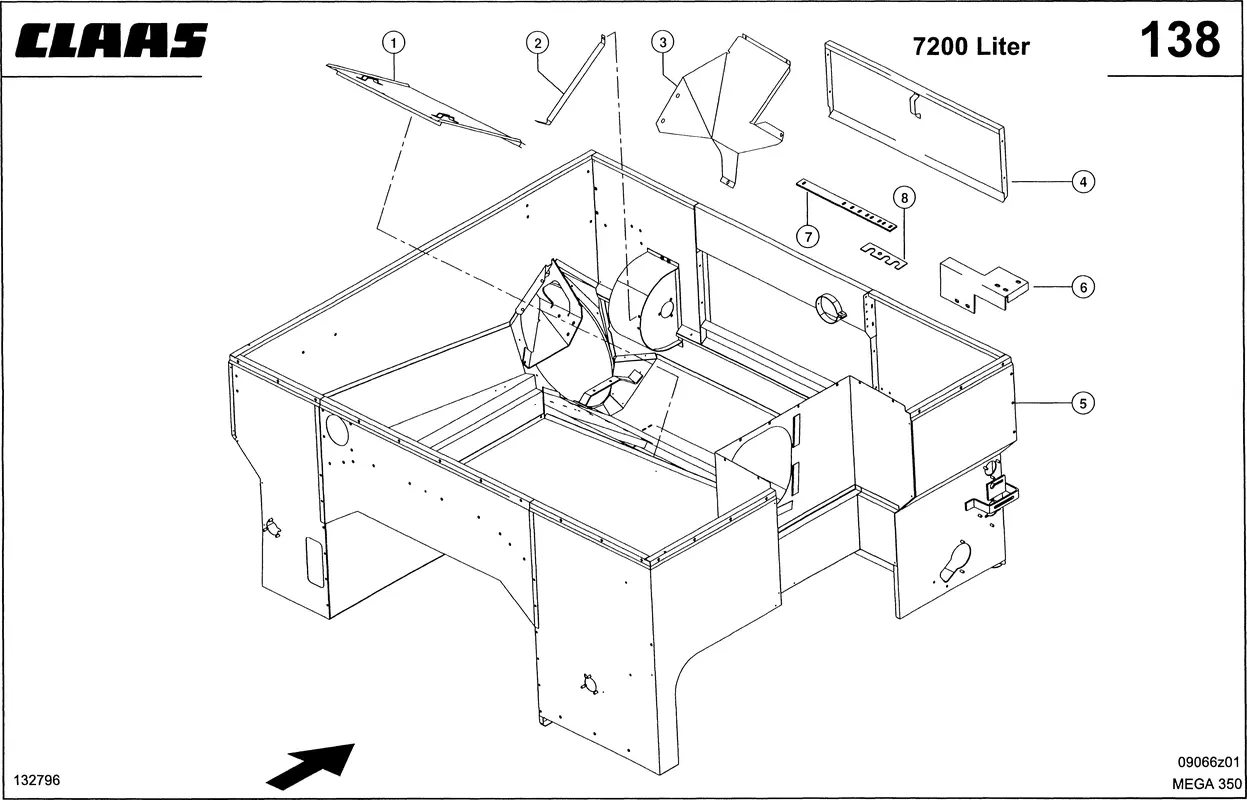

Зерновой бункер. Уборка зерна. Запчасти для комбайнов mega 350 № машины 83500011 - 83599999. Схема 1
Зерновой бункер. Уборка зерна. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Зерновой бункер. Уборка зерна. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Артикул: 177977993 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Крышка 0006046284 |
Ссылка на деталь | 0006046284 |
Номер на схеме | 2 |
Название детали | Опора 0006932330 |
Ссылка на деталь | 0006932330 |
Номер на схеме | 3 |
Название детали | Щиток Защитный 0005434771 |
Ссылка на деталь | 0005434771 |
Номер на схеме | 4 |
Название детали | Щиток 0005432090 |
Ссылка на деталь | 0005432090 |
Номер на схеме | 5 |
Название детали | Низ З/Бункера 0005417412 |
Ссылка на деталь | 0005417412 |
Номер на схеме | 6 |
Название детали | Опора Задняя 0005431441 |
Ссылка на деталь | 0005431441 |
Номер на схеме | 7 |
Название детали | Пластина 0005413900 |
Ссылка на деталь | 0005413900 |
Номер на схеме | 8 |
Название детали | Планка Зубчатая 0006829680 |
Ссылка на деталь | 0006829680 |
