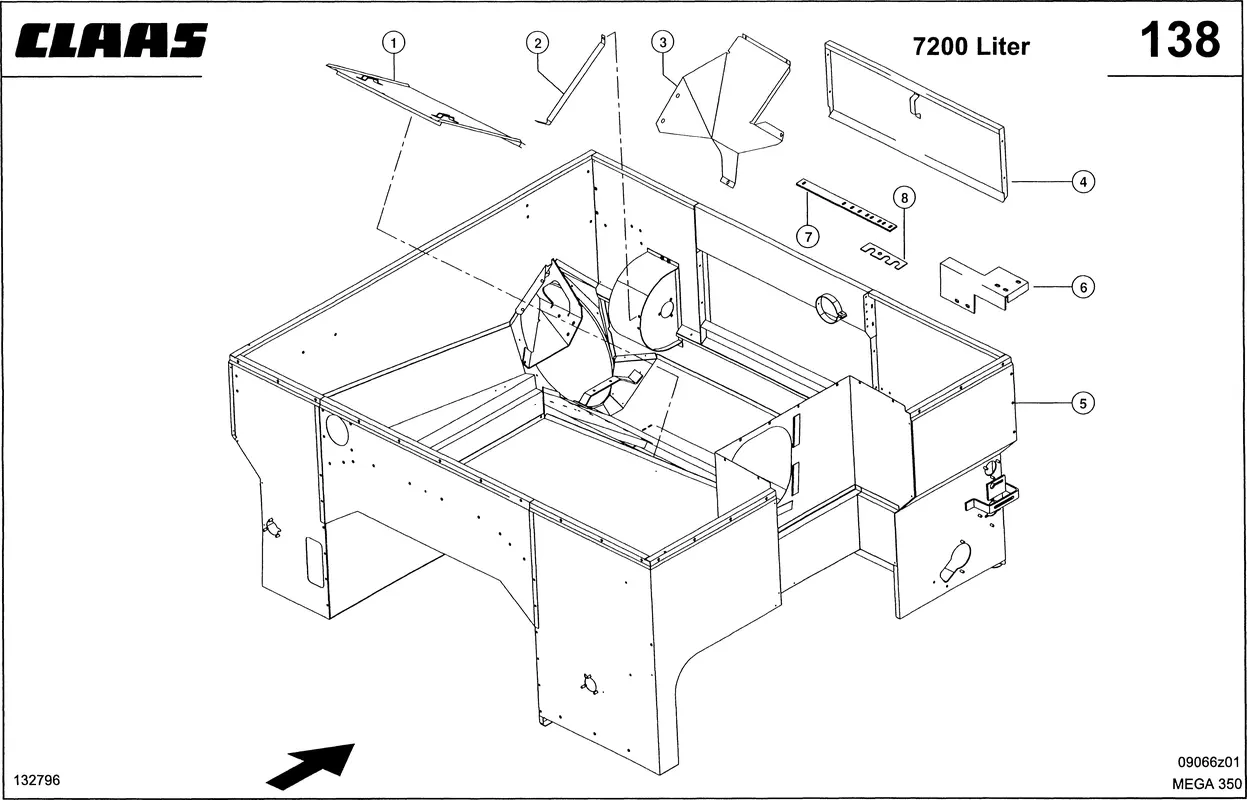

Зерновой бункер. Уборка зерна. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Зерновой бункер. Уборка зерна. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Крышка 0006046284 |
| Ссылка на деталь | 0006046284 |
| Номер на схеме | 2 |
| Название детали | Опора 0006932330 |
| Ссылка на деталь | 0006932330 |
| Номер на схеме | 3 |
| Название детали | Щиток Защитный 0005434771 |
| Ссылка на деталь | 0005434771 |
| Номер на схеме | 4 |
| Название детали | Щиток 0005432090 |
| Ссылка на деталь | 0005432090 |
| Номер на схеме | 5 |
| Название детали | Низ З/Бункера 0005417412 |
| Ссылка на деталь | 0005417412 |
| Номер на схеме | 6 |
| Название детали | Опора Задняя 0005431441 |
| Ссылка на деталь | 0005431441 |
| Номер на схеме | 7 |
| Название детали | Пластина 0005413900 |
| Ссылка на деталь | 0005413900 |
| Номер на схеме | 8 |
| Название детали | Планка Зубчатая 0006829680 |
| Ссылка на деталь | 0006829680 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
