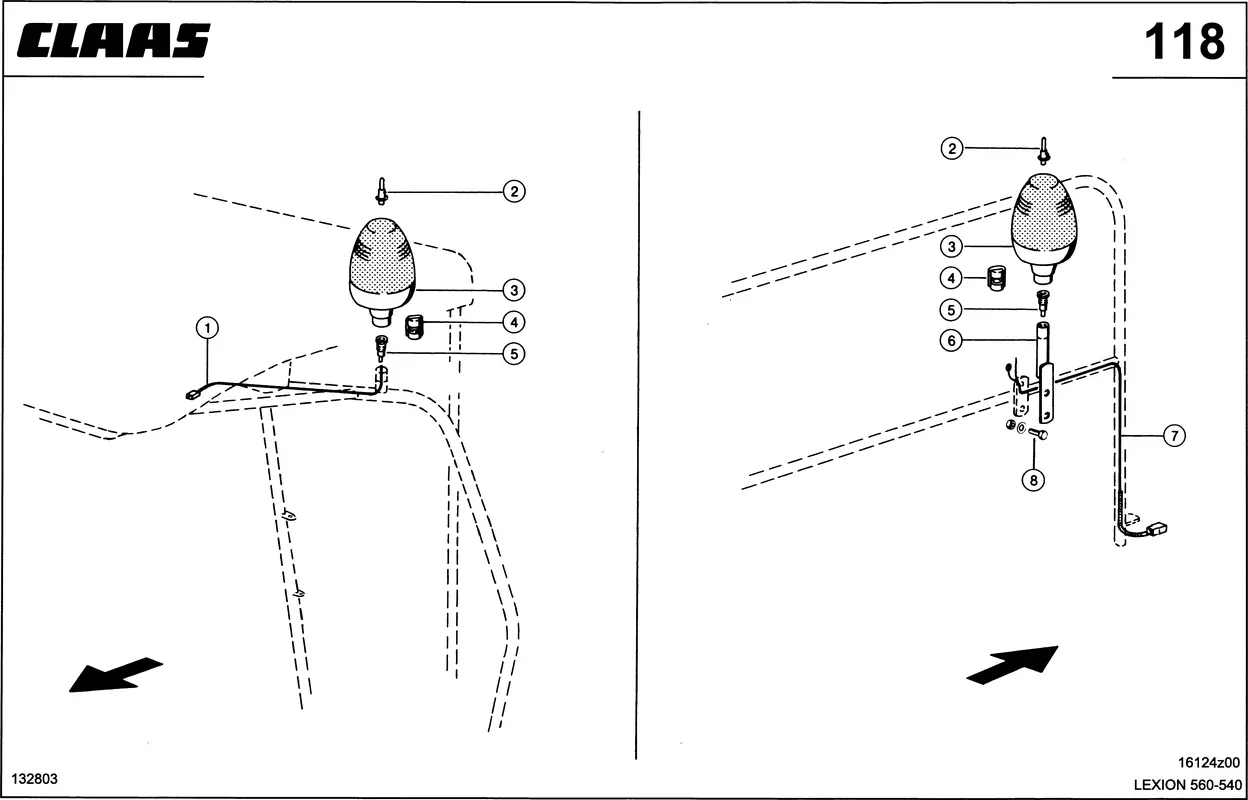

Желтые мигалки. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Желтые мигалки. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 159976209
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Кабель Соединит. 0000131090 |
Ссылка на деталь | 0000131090 |
Номер на схеме | 2 |
Название детали | Лампа Накаливания 0002113300 |
Ссылка на деталь | 0002113300 |
Номер на схеме | 3 |
Название детали | Маячок Проблеск. 0000155500 |
Ссылка на деталь | 0000155500 |
Номер на схеме | 3 |
Название детали | Маячок Проблеск. 0000775200 |
Ссылка на деталь | 0000775200 |
Номер на схеме | 3 |
Название детали | Корпус 0000155470 |
Ссылка на деталь | 0000155470 |
Номер на схеме | 3 |
Название детали | Крышка 0001771590 |
Ссылка на деталь | 0001771590 |
Номер на схеме | 3 |
Название детали | Корпус 0000155470 |
Ссылка на деталь | 0000155470 |
Номер на схеме | 4 |
Название детали | Пробка 0000775220 |
Ссылка на деталь | 0000775220 |
Номер на схеме | 5 |
Название детали | Тяга Переключ. 0007752100 |
Ссылка на деталь | 0007752100 |
Номер на схеме | 6 |
Название детали | Держатель 0007362990 |
Ссылка на деталь | 0007362990 |
Номер на схеме | 7 |
Название детали | Кольцо Уплотнительное 0001322410 |
Ссылка на деталь | 0001322410 |
Номер на схеме | 7 |
Название детали | Кабель Соединит. 0000131100 |
Ссылка на деталь | 0000131100 |
Номер на схеме | 8 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
